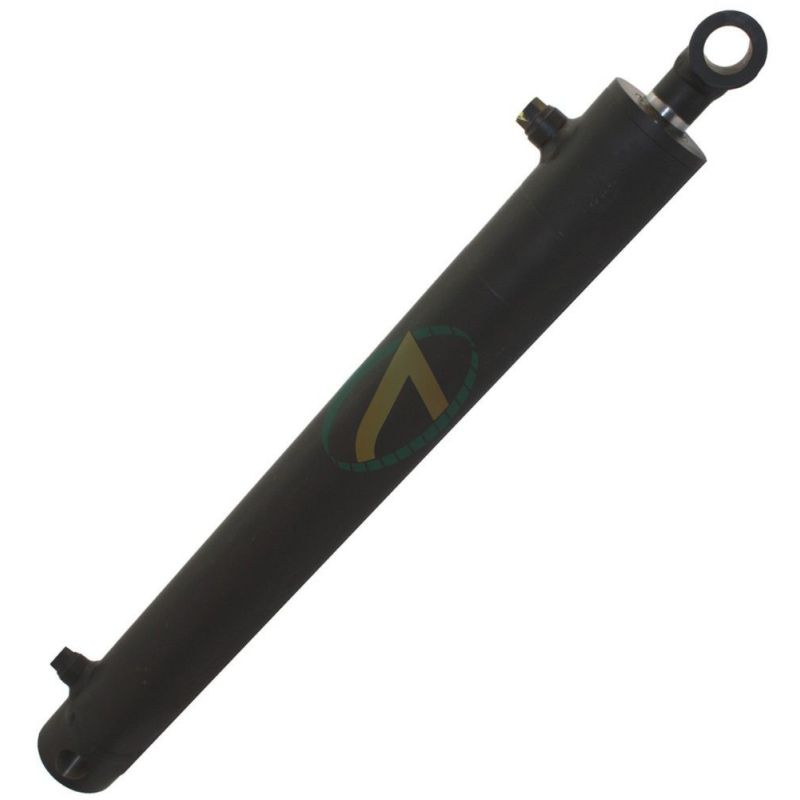

Vérin hydraulique double effet standard tige 20 et piston 32

Configurez votre vérin hydraulique double effet en choisissant sa course pour l'ajouter au panier.

Veuillez trouver les caractéristiques, le schéma et le tableau ci-dessous.

Référence :
72,05 € HT
80,06 € HT 86,46 € TTC 10%
En stock
local_shipping Livraison prévue à partir du 21/04/2021

Garantie satisfait ou remboursé Livraison offerte à partir de 50€ HT en Colissimo Imprimer la fiche produit

accessoires

0802200

Fiche technique

Orifice A
1/4 BSP
Orifice B
1/4 BSP
Température de fonctionnement
-30°C à +90°C
Type d'huile
Minérale
Diamètre du piston
32 mm
Diamètre de l'axe
16.2 mm
Diamètre du fût
40 mm
Entraxe ferme
355 mm, 755 mm, 655 mm, 555 mm, 455 mm, 255 mm, 205 mm, 855 mm
Pression maximum
200 Bar
Diamètre de la tige
20 mm

en savoir plus

Référez vous au schéma  et au tableau ci-dessous pour avoir toutes les caractéristiques détaillées de votre vérin hydraulique double effet.

Ø tige A Ø piston B Course (mm) R D EAF U1 U L W N1 E J H Vol (l) Poids (Kg) Force à 200 bar (daN)
  en      tirant  en poussant
20 32 50 14 16,2 205 35 42 61 30 32 35 13 1/4 0,05 1,7 980  1608
100 14 16,2 255 35 42 61 30 32 35 13 1/4 0,1 2 980  1608
150 14 16,2 305 35 42 61 30 32 35 13 1/4 0,13 2,3 980  1608
200 14 16,2 355 35 42 61 30 32 35 13 1/4 0,17 2,6 980 1608
300 14 16,2 455 35 42 61 30 32 35 13 1/4 0,25 3,2 980 1608
400 14 16,2 555 35 42 61 30 32 35 13 1/4 0,32 3,6 980 1608
500 14 16,2 655 35 42 61 30 32 35 13 1/4 0,4 4,2 980  1608
600 14 16,2 755 35 42 61 30 32 35 13 1/4 0,48 4,8 980  1608
700 14 16,2 855 35 42 61 30 32 35 13 1/4 0,56 5,3  980  1608



Caractéristiques :

  • Pression maximum de service : 200 bar
  • Pression d'épreuve : 300 bar
  • Vitesse maximum : 0,5 m/s
  • Température : - 30° à + 90°C
  • Huile hydraulique minérale
  • Tige CK45 chromée RA<0,2µ ; chrome épaisseur 20µ minimum
  • Tenue à la corrosion : 120 heures NSS ISO 9227 class 9 (ISO 4540) dureté 900 HV
  • Tube St 52,3 BK DIN 2393/C tolérance H9/10 RA<0,8µ
  • Guide avant acier 35 MF 6 + traitement
  • Piston acier C35R
  • Étanchéité : 1) Tige : joint à lèvre compact en polyuréthane + 1 joint racleur 2) Piston : joint compact en polyuréthane + nitrile
  • Marquage : sur tube : référence + semaine et année de fabrication
  • Protection : peinture d'apprêt noire RAL9005
