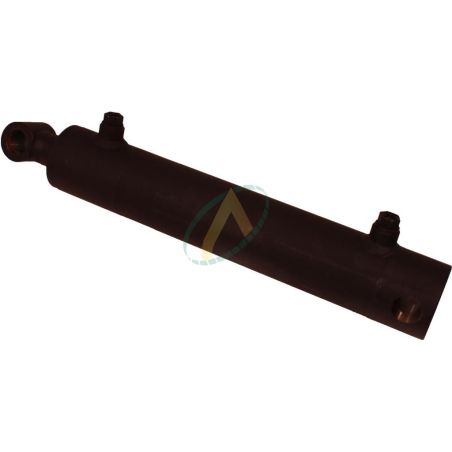

Vérin hydraulique double effet standard tige 40 et piston 70
176,40 € HT
Sans taxe
En stock
Configurez votre vérin hydraulique double effet en choisissant sa course pour l'ajouter au panier.
Veuillez trouver les caractéristiques, le schéma et le tableau ci-dessous.
Accessoires
Fiche technique
| Diamètre de la tige | 40 mm |
| Orifice A | 3/8 BSP |
| Orifice B | 3/8 BSP |
| Température de fonctionnement | -30°C à +90°C |
| Type d'huile | Minérale |
| Diamètre du piston | 70 mm |
| Diamètre de l'axe | 30.25 mm |
| Diamètre du fût | 80 mm |
| Entraxe ferme | 1210 mm, 1010 mm, 910 mm, 810 mm, 710 mm, 510 mm, 410 mm |
| Pression maximum | 200 Bar |
En savoir plus
Référez vous au schéma présent et au tableau ci-dessous pour avoir toutes les caractéristiques détaillées de votre vérin hydraulique double effet
| Ø tige A | Ø piston B | Course | R | D | EAF | U1 | U | L | W | N1 | E | J | H | Vol (l) | Poids (Kg) | Force à 200 bar (daN) | |
| en tirant | en poussant | ||||||||||||||||
| 40 | 70 | 200 | 28 | 30,25 | 410 | 55 | 80 | 82 | 50 | 47 | 49 | 15 | 3/8 | 0,85 | 10 | 5183 | 7696 |
| 300 | 28 | 30,25 | 510 | 55 | 80 | 82 | 50 | 47 | 49 | 15 | 3/8 | 1,2 | 12 | 5183 | 7696 | ||
| 400 | 28 | 30,25 | 610 | 55 | 80 | 82 | 50 | 47 | 49 | 15 | 3/8 | 1,6 | 14 | 5183 | 7696 | ||
| 500 | 28 | 30,25 | 710 | 55 | 80 | 82 | 50 | 47 | 49 | 15 | 3/8 | 2 | 16 | 5183 | 7696 | ||
| 600 | 28 | 30,25 | 810 | 55 | 80 | 82 | 50 | 47 | 49 | 15 | 3/8 | 2,35 | 18 | 5183 | 7696 | ||
| 700 | 28 | 30,25 | 910 | 55 | 80 | 82 | 50 | 47 | 49 | 15 | 3/8 | 2,75 | 20 | 5183 | 7696 | ||
| 800 | 28 | 30,25 | 1010 | 55 | 80 | 82 | 50 | 47 | 49 | 15 | 3/8 | 3 | 23 | 5183 | 7696 | ||
| 1000 | 28 | 30,25 | 1210 | 55 | 80 | 82 | 50 | 47 | 49 | 15 | 3/8 | 3,84 | 26 | 5183 | 7696 | ||
Caractéristiques :
- Pression maximum de service : 200 bar
- Pression d'épreuve : 300 bar
- Vitesse maximum : 0,5 m/s
- Température : - 30° à + 90°C
- Huile hydraulique minérale
- Tige CK45 chromée RA<0,2µ ; chrome épaisseur 20µ minimum
- Tenue à la corrosion : 120 heures NSS ISO 9227 class 9 (ISO 4540) dureté 900 HV
- Tube St 52,3 BK DIN 2393/C tolérance H9/10 RA<0,8µ
- Guide avant acier 35 MF 6 + traitement
- Piston acier C35R
- Étanchéité :1) Tige : joint à lèvre compact en polyuréthane + 1 joint racleur 2) Piston : joint compact en polyuréthane + nitrile
- Marquage : sur tube : référence + semaine et année de fabrication
- Protection : peinture d'apprêt noire RAL9005
