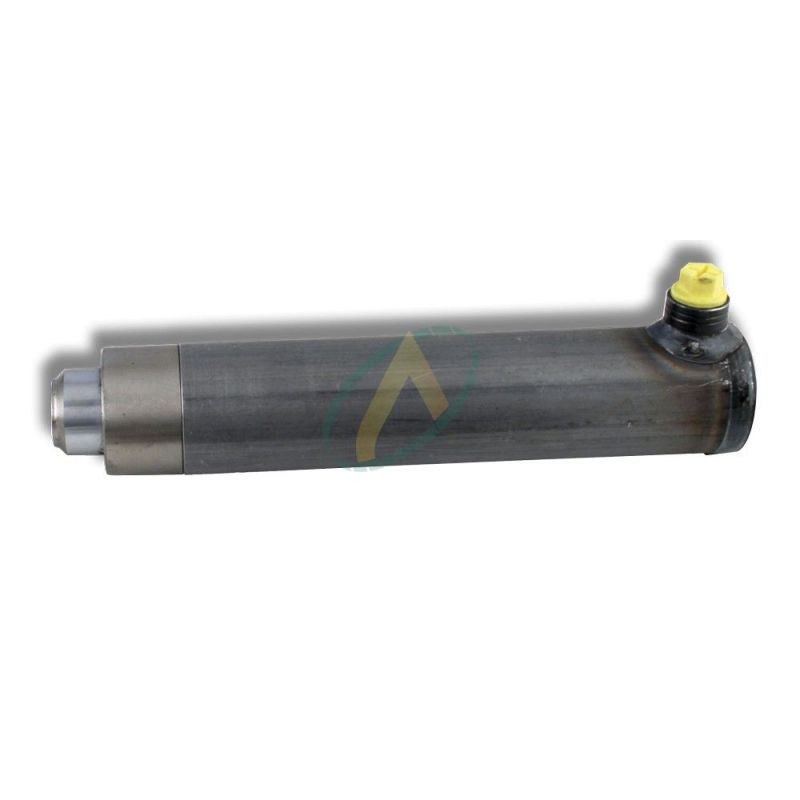

Vérin simple effet sans fixation standard tige 60 mm

316,20 € HT

Sans taxe

Indisponible

Choisissez la course que vous souhaitez et ajouter votre vérin hydraulique simple effet sans fixation au panier.

Pression de service : 180 bar

Corps : Non peint

Fluide hydraulique : Huile minérale

Vitesse de piston max : 0,5 m/s

Fiche technique

Diamètre de la tige60 mm
Orifice AM18X150
Température de fonctionnement-30°C à +90°C
Type d'huileMinérale
Diamètre du fût80 mm
Entraxe ferme222 mm, 272 mm, 322 mm, 372 mm, 422 mm, 472 mm, 522 mm, 572 mm, 622 mm, 672 mm, 722 mm, 822 mm, 922 mm, 1022 mm, 1122 mm
Force en poussant5089 daN
Pression maximum180 bar

En savoir plus

Veuillez trouver les caractéristiques de nos vérins hydrauliques sans fixations, avec le tableau et le schéma ci-dessous.

Ø tigeCourseEAF*UØ RGH
601002222280M18X1,518
601502722280M18X1,518
602003222280M18X1,518
602503722280M18X1,518
603004222280M18X1,518
603504722280M18X1,518
604005222280M18X1,518
604505722280M18X1,518
605006222280M18X1,518
605506722280M18X1,518
606007222280M18X1,518
607008222280M18X1,518
608009222280M18X1,518
6090010222280M18X1,518
60100011222280M18X1,518

Schéma vérins simple effet sans fixations

Pour réaliser une soudure correcte du vérin, procéder comme suit :

  • Pour faciliter le montage des éléments de fixation, nos tiges sont équipées d’un chanfrein de soudage et les vérins d’un perçage pour goupille de serrage du côté de la tige et du fond.
  • Sortir complètement la tige, afin de ne pas endommager les joints de pistons et de guidage à cause de la chaleur  démonter le vérin si nécessaire.
  • Couvrir/protéger la couche de chrome de la tige contre les projections de soudure.
  • Placer les fixations de façon symétrique à l’axe, de façon à ne pas exercer de force de flexion sur la tige.
  • Toujours mettre la mise à la terre du côté de la tige ou du fond du composant contre lequel vous allez souder (par exemple pour la fixation de la tige au niveau de l’œil de la tige ! Pas au niveau du fût du vérin, car cela peut entraîner l’apparition d’un arc électrique avec des dommages des points de soudage sur la bande de roulement de la tige, le guidage, la bande de roulement du vérin et le piston)

Composants des vérins standard simple effet (Matériaux) :

  • Tige (Acier 18 MNV5)
  • Guidage de tige (Fonte grise GG 25)
  • Filetage de raccordement (Acier ST 52-3)
  • Fût du vérin (Acier ST 52-3)
  • Fond du vérin (Acier ST 52-3)
  • Ecrou de blocage (DIN 985-8ZN)
  • Joint TPM (NBR/Polyester/Elastomere/Polyacetal)
  • Joint torique (NBR)
  • Joint U (NBR/Polyurethane)
  • Joint déflecteur (NBR/Polyurethane)
