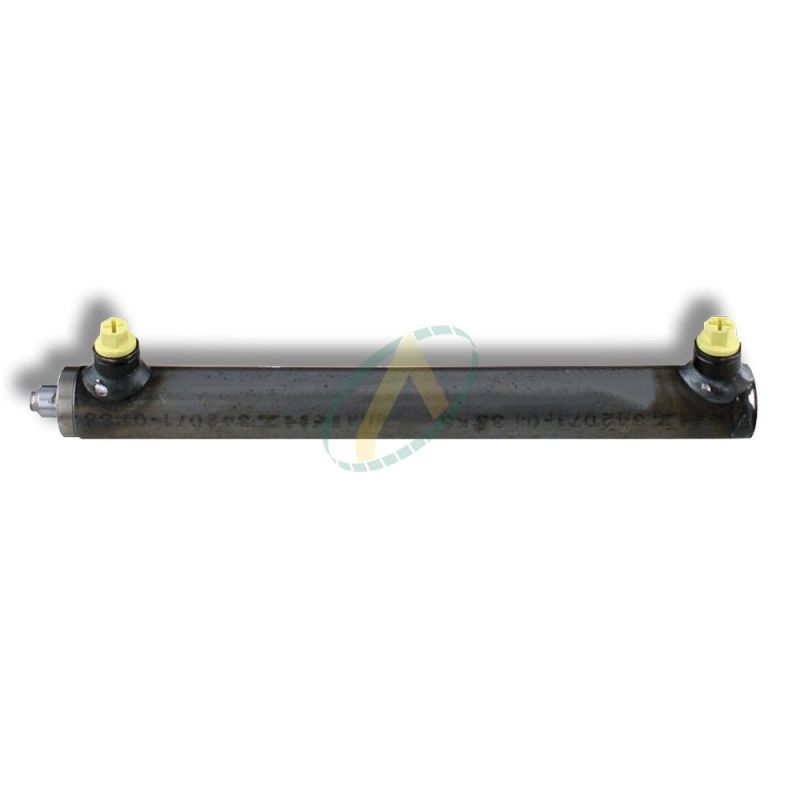

Vérin double effet sans fixation standard tige 16 mm et piston 25 mm

137,72 € HT

Sans taxe

Indisponible

Choisissez la course que vous souhaitez et ajouter votre vérin hydraulique double effet sans fixation au panier.

Pression de service : 180 bar

Corps : Non peint

Fluide hydraulique : Huile minérale

Vitesse de piston max : 0,5 m/s

Fiche technique

Diamètre de la tige	16 mm
Orifice A	1/4 BSP
Orifice B	1/4 BSP
Température de fonctionnement	-30°C à +90°C
Type d'huile	Minérale
Diamètre du piston	25 mm
Diamètre du fût	35 mm
Entraxe ferme	136 mm, 166 mm, 186 mm, 236 mm, 286 mm, 336 mm, 386 mm, 436 mm, 486 mm, 536 mm, 586 mm, 636 mm, 686 mm
Force en poussant	883 daN
Force en tirant	521 daN
Pression maximum	180 bar

En savoir plus

Veuillez trouver les caractéristiques de nos vérins hydrauliques sans fixations, avec le tableau et le schéma ci-dessous.

Ø tige	Ø piston	Course	EAF	U	Ø R	G	H
16	25	50	136	22	35	1/4	16
16	25	80	166	22	35	1/4	16
16	25	100	186	22	35	1/4	16
16	25	150	236	22	35	1/4	16
16	25	200	286	22	35	1/4	16
16	25	250	336	22	35	1/4	16
16	25	300	386	22	35	1/4	16
16	25	350	436	22	35	1/4	16
16	25	400	486	22	35	1/4	16
16	25	450	536	22	35	1/4	16
16	25	500	586	22	35	1/4	16

Schéma vérins simple effet sans fixations

Pour réaliser une soudure correcte du vérin, procéder comme suit :

Pour faciliter le montage des éléments de fixation, nos tiges sont équipées d’un chanfrein de soudage et les vérins d’un perçage pour goupille de serrage du côté de la tige et du fond.
Sortir complètement la tige, afin de ne pas endommager les joints de pistons et de guidage à cause de la chaleur démonter le vérin si nécessaire.
Couvrir/protéger la couche de chrome de la tige contre les projections de soudure.
Placer les fixations de façon symétrique à l’axe, de façon à ne pas exercer de force de flexion sur la tige.
Toujours mettre la mise à la terre du côté de la tige ou du fond du composant contre lequel vous allez souder (par exemple pour la fixation de la tige au niveau de l’œil de la tige ! Pas au niveau du fût du vérin, car cela peut entraîner l’apparition d’un arc électrique avec des dommages des points de soudage sur la bande de roulement de la tige, le guidage, la bande de roulement du vérin et le piston)

Composants des vérins standard simple effet (Matériaux) :

Tige (Acier 18 MNV5)
Guidage de tige (Fonte grise GG 25)
Filetage de raccordement (Acier ST 52-3)
Fût du vérin (Acier ST 52-3)
Fond du vérin (Acier ST 52-3)
Ecrou de blocage (DIN 985-8ZN)
Joint TPM (NBR/Polyester/Elastomere/Polyacetal)
Joint torique (NBR)
Joint U (NBR/Polyurethane)
Joint déflecteur (NBR/Polyurethane)
