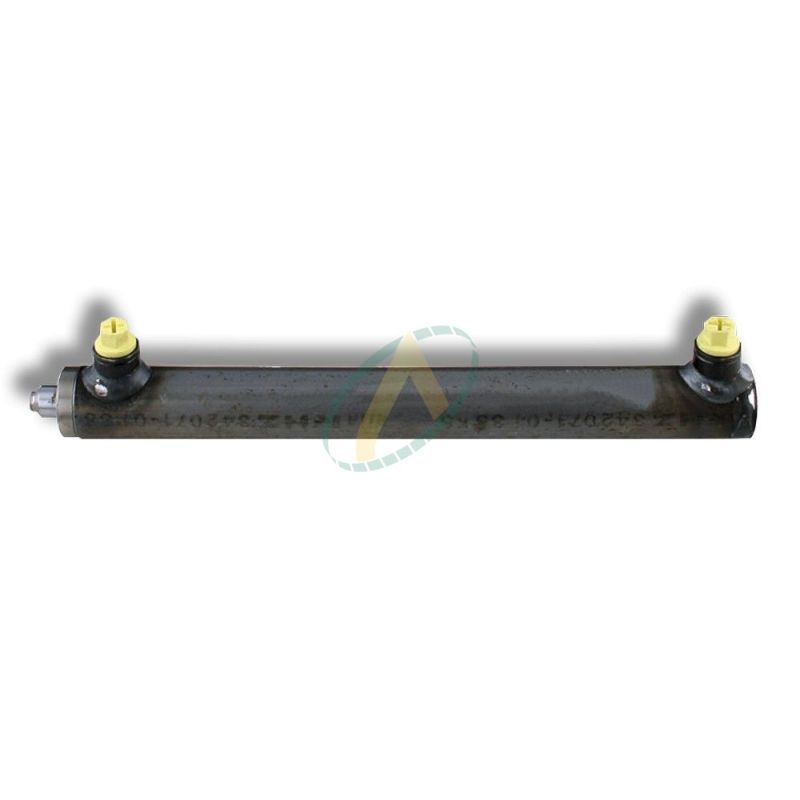

Vérin double effet sans fixation standard tige 30 mm et piston 50 mm

159,92 € HT

Sans taxe

En Stock

Choisissez la course que vous souhaitez et ajouter votre vérin hydraulique double effet sans fixation au panier.

Pression de service : 180 bar

Corps : Non peint

Fluide hydraulique : Huile minérale

Vitesse de piston max : 0,5 m/s

Livraison prévue à partir du 02/11/2020

Fiche technique

Diamètre de la tige30 mm
Orifice A3/8 BSP
Orifice B3/8 BSP
Température de fonctionnement-30°C à +90°C
Type d'huileMinérale
Diamètre du piston50 mm
Diamètre du fût50 mm
Entraxe ferme240 mm, 260 mm, 290 mm, 320 mm, 340 mm, 390 mm, 440 mm, 490 mm, 540 mm, 590 mm, 640 mm, 690 mm, 740 mm, 790 mm, 840 mm, 890 mm, 940 mm, 1040 mm, 1140 mm, 1240 mm, 1340 mm, 1440 mm, 1640 mm
Force en poussant3534 daN
Force en tirant2261 daN
Pression maximum180 bar

En savoir plus

Veuillez trouver les caractéristiques de nos vérins hydrauliques sans fixations, avec le tableau et le schéma ci-dessous.

Ø tigeØ pistonCourseEAFUØ RGH
305010024022603/817
305012026022603/817
305015029022603/817
305018032022603/817
305020034022603/817
305025039022603/817
305030044022603/817
305035049022603/817
305040054022603/817
305045059022603/817
305050064022603/817
305055069022603/817
305060074022603/817
305065079022603/817
305070084022603/817
305075089022603/817

Schéma vérins simple effet sans fixations

Pour réaliser une soudure correcte du vérin, procéder comme suit :

- Pour faciliter le montage des éléments de fixation, nos tiges sont équipées d’un chanfrein de soudage et les vérins d’un perçage pour goupille de serrage du côté de la tige et du fond.
- Sortir complètement la tige, afin de ne pas endommager les joints de pistons et de guidage à cause de la chaleur  démonter le vérin si nécessaire.
- Couvrir/protéger la couche de chrome de la tige contre les projections de soudure.
- Placer les fixations de façon symétrique à l’axe, de façon à ne pas exercer de force de flexion sur la tige.
- Toujours mettre la mise à la terre du côté de la tige ou du fond du composant contre lequel vous allez souder (par exemple pour la fixation de la tige au niveau de l’œil de la tige ! Pas au niveau du fût du vérin, car cela peut entraîner l’apparition d’un arc électrique avec des dommages des points de soudage sur la bande de roulement de la tige, le guidage, la bande de roulement du vérin et le piston)

Composants des vérins standard simple effet (Matériaux) :

Tige (Acier 18 MNV5)
Guidage de tige (Fonte grise GG 25)
Filetage de raccordement (Acier ST 52-3)
Fût du vérin (Acier ST 52-3)
Fond du vérin (Acier ST 52-3)
Ecrou de blocage (DIN 985-8ZN)
Joint TPM (NBR/Polyester/Elastomere/Polyacetal)
Joint torique (NBR)
Joint U (NBR/Polyurethane)
Joint déflecteur (NBR/Polyurethane)
