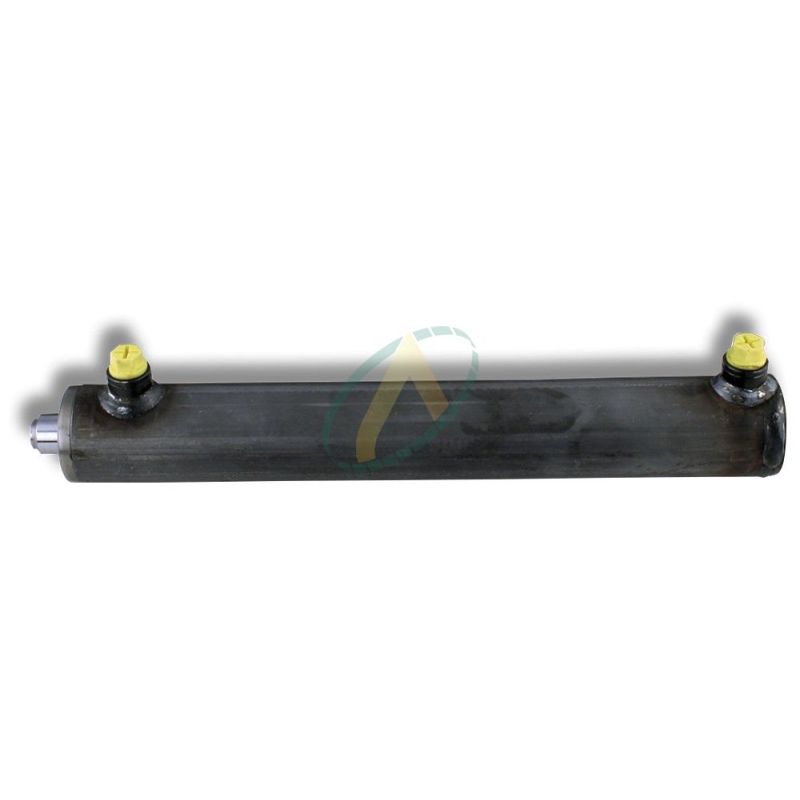

Vérin double effet sans fixation standard tige 40 mm et piston 60 mm

188,78 € HT

Sans taxe

En Stock

Choisissez la course que vous souhaitez et ajouter votre vérin hydraulique double effet sans fixation au panier.

Pression de service : 180 bar

Corps : Non peint

Fluide hydraulique : Huile minérale

Vitesse de piston max : 0,5 m/s

Livraison prévue à partir du 29/10/2020

Fiche technique

Diamètre de la tige40 mm
Orifice A3/8 BSP
Orifice B3/8 BSP
Température de fonctionnement-30°C à +90°C
Type d'huileMinérale
Diamètre du piston60 mm
Diamètre du fût70 mm
Entraxe ferme260 mm, 310 mm, 360 mm, 410 mm, 460 mm, 510 mm, 560 mm, 610 mm, 660 mm, 710 mm, 810 mm, 860 mm, 960 mm, 1060 mm, 1160 mm, 1260 mm, 1360 mm, 1460 mm, 1560 mm, 1660 mm
Force en poussant5089 daN
Force en tirant2827 daN
Pression maximum180 bar

En savoir plus

Veuillez trouver les caractéristiques de nos vérins hydrauliques sans fixations, avec le tableau et le schéma ci-dessous.

Ø tigeØ pistonCourseEAFUØ RGH
406010026023703/817
406015031023703/817
406020036023703/817
406025041023703/817
406030046023703/817
406035051023703/817
406040056023703/817
406045061023703/817
406050066023703/817
406055071023703/817
406060076023703/817
406065081023703/817
406070086023703/817
406080096023703/817
4060900106023703/817
40601000116023703/817
40601100126023703/817
40601200136023703/817
40601300146023703/817
40601400156023703/817
40601500166023703/817

Schéma vérins simple effet sans fixations

Pour réaliser une soudure correcte du vérin, procéder comme suit :

  • Pour faciliter le montage des éléments de fixation, nos tiges sont équipées d’un chanfrein de soudage et les vérins d’un perçage pour goupille de serrage du côté de la tige et du fond.
  • Sortir complètement la tige, afin de ne pas endommager les joints de pistons et de guidage à cause de la chaleur  démonter le vérin si nécessaire.
  • Couvrir/protéger la couche de chrome de la tige contre les projections de soudure.
  • Placer les fixations de façon symétrique à l’axe, de façon à ne pas exercer de force de flexion sur la tige.
  • Toujours mettre la mise à la terre du côté de la tige ou du fond du composant contre lequel vous allez souder (par exemple pour la fixation de la tige au niveau de l’œil de la tige ! Pas au niveau du fût du vérin, car cela peut entraîner l’apparition d’un arc électrique avec des dommages des points de soudage sur la bande de roulement de la tige, le guidage, la bande de roulement du vérin et le piston)

Composants des vérins standard simple effet (Matériaux) :

  • Tige (Acier 18 MNV5)
  • Guidage de tige (Fonte grise GG 25)
  • Filetage de raccordement (Acier ST 52-3)
  • Fût du vérin (Acier ST 52-3)
  • Fond du vérin (Acier ST 52-3)
  • Ecrou de blocage (DIN 985-8ZN)
  • Joint TPM (NBR/Polyester/Elastomere/Polyacetal)
  • Joint torique (NBR)
  • Joint U (NBR/Polyurethane)
  • Joint déflecteur (NBR/Polyurethane)
