Vérin hydraulique simple effet - Tige ø70 mm - Fixation ø30.25 mm

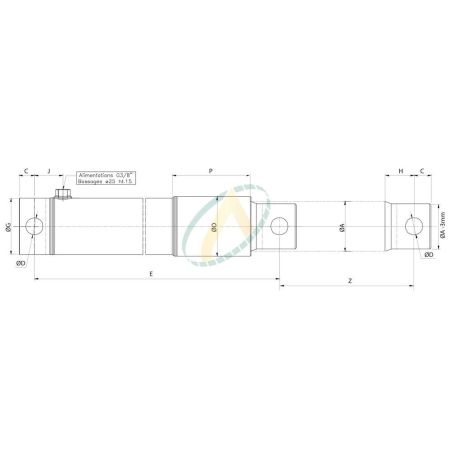

Schéma & dimensions

Référez vous au schéma ci-dessous pour avoir toutes les caractéristiques détaillées de votre vérin hydraulique simple effet

Course de 300 mm = Entraxe fermé de 509mm

Course de 400 mm = Entraxe fermé de 609mm

Course de 500 mm = Entraxe fermé de 709mm

Cliquez sur le schéma pour le voir en plus grand

Caractéristiques

• Pression maximum d'utilisation : 200 bar.
• Pression d'épreuve : 300 bar.
• Vitesse maximum : 0,5 mètre/seconde.
• Température : -30° à + 90° Celsius.
• Huile hydraulique minérale.
• Tige CK45 chromée RA<0,2 µ - chrome épaisseur 20 µ minimum.
• Tenue à la corrosion : 120 heures NSS ISO 9227 class 9 (ISO 4540) dureté 900 HV.
• Tube St 52,3 BK DIN 2393/C tolérance H9/10 Ra<0,8 µ.
• Guide avant acier 35 MF 6 + traitement.
• Piston acier C35R.
• Étanchéité : Tige : joint à lèvre compact en polyuréthane + 1 joint racleur.
• Marquage : sur tube : référence + semaine et année de fabrication.
• Protection : peinture d'apprêt noire RAL9005.

Un verin hydraulique simple effet vous permettra de lever des charges lourdes de manière répétée grâce à l'énergie hydraulique développer par votre engin ou par un circuit adapté. L'huile hydraulique va pénétrer à l'intérieur du vérin et va alors déclencher et déplacer la tige du vérin qui va sortir du fût. L'énergie mécanique est donc créée et le mouvement de montée de la charge est enclenché grâce à une simple pression de commande (le plus couramment un levier).

Ce vérin simple effet pourra remplacer vos vérins hydraulique d'origine sur votre engin de levage. Il vous suffira de connaître la course que vous souhaitez afin de la sélectionner ci-dessus. Nous vous proposons ce vérin avec une course de 300 à 500mm.

Il est important de noter qu'en fonction de la course choisie, certaines caractéristiques du produit peuvent changer. En effet, l'entraxe fermé, soit la distance entre les deux fixations lorsque le vérin est rentré, changera en fonction de la course choisie. Il vous suffira de vous reporter au tableau des dimensions ci-dessus afin de faire votre choix.

Nos verins hydrauliques sont de très bonne qualité et garantiront une sécurité accrue lors du levage d'objets lourds.
