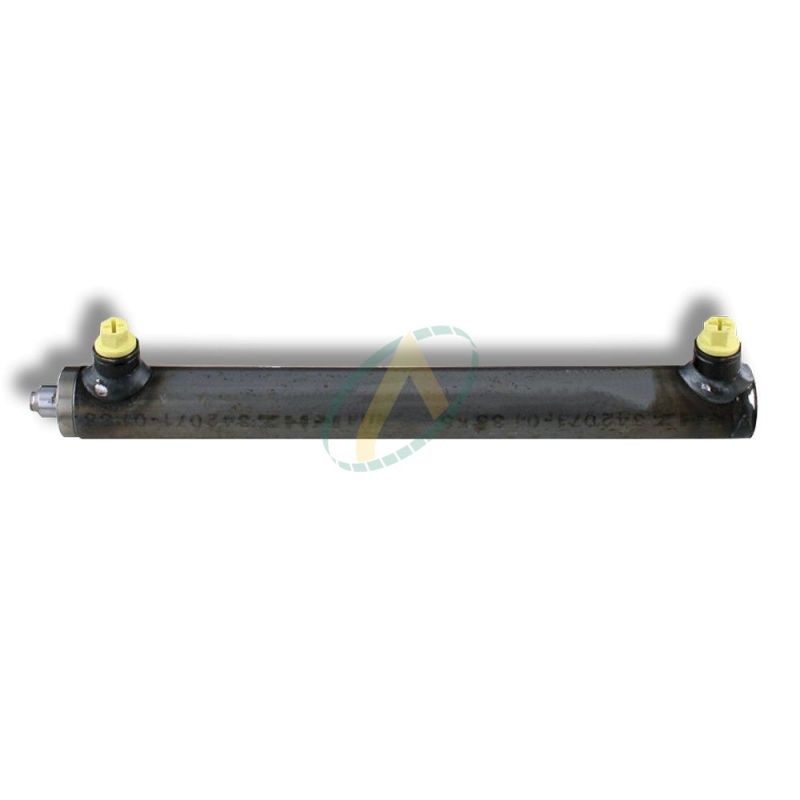

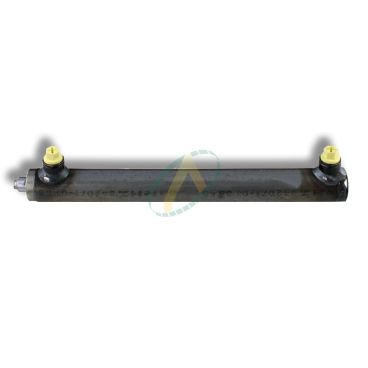

Vérin double effet sans fixation standard tige 20 mm et piston 32 mm

135,49 € HT

Sans taxe

En Stock

Choisissez la course que vous souhaitez et ajouter votre vérin hydraulique double effet sans fixation au panier.

Pression de service : 180 bar

Corps : Non peint

Fluide hydraulique : Huile minérale

Vitesse de piston max : 0,5 m/s

Fiche technique

Diamètre de la tige	20 mm
Orifice A	1/4 BSP
Orifice B	1/4 BSP
Température de fonctionnement	-30°C à +90°C
Type d'huile	Minérale
Diamètre du piston	32 mm
Entraxe ferme	230 mm, 280 mm, 330 mm, 380 mm, 430 mm, 480 mm, 530 mm, 580 mm, 630 mm
Force en poussant	1447 daN
Force en tirant	882 daN
Pression maximum	180 bar

En savoir plus

Veuillez trouver les caractéristiques de nos vérins hydrauliques sans fixations, avec le tableau et le schéma ci-dessous.

Ø tige	Ø piston	Course	EAF	U	Ø R	G	H
20	32	100	230	22	42	1/4	16
20	32	150	280	22	42	1/4	16
20	32	200	330	22	42	1/4	16
20	32	250	380	22	42	1/4	16
20	32	300	430	22	42	1/4	16
20	32	350	480	22	42	1/4	16
20	32	400	530	22	42	1/4	16
20	32	450	580	22	42	1/4	16
20	32	500	630	22	42	1/4	16

Schéma vérins simple effet sans fixations

Pour réaliser une soudure correcte du vérin, procéder comme suit :

Pour faciliter le montage des éléments de fixation, nos tiges sont équipées d’un chanfrein de soudage et les vérins d’un perçage pour goupille de serrage du côté de la tige et du fond.
Sortir complètement la tige, afin de ne pas endommager les joints de pistons et de guidage à cause de la chaleur démonter le vérin si nécessaire.
Couvrir/protéger la couche de chrome de la tige contre les projections de soudure.
Placer les fixations de façon symétrique à l’axe, de façon à ne pas exercer de force de flexion sur la tige.
Toujours mettre la mise à la terre du côté de la tige ou du fond du composant contre lequel vous allez souder (par exemple pour la fixation de la tige au niveau de l’œil de la tige ! Pas au niveau du fût du vérin, car cela peut entraîner l’apparition d’un arc électrique avec des dommages des points de soudage sur la bande de roulement de la tige, le guidage, la bande de roulement du vérin et le piston)

Composants des vérins standard simple effet (Matériaux) :

Tige (Acier 18 MNV5)
Guidage de tige (Fonte grise GG 25)
Filetage de raccordement (Acier ST 52-3)
Fût du vérin (Acier ST 52-3)
Fond du vérin (Acier ST 52-3)
Ecrou de blocage (DIN 985-8ZN)
Joint TPM (NBR/Polyester/Elastomere/Polyacetal)
Joint torique (NBR)
Joint U (NBR/Polyurethane)
Joint déflecteur (NBR/Polyurethane)

Produits dans la même catégorie

Vérin simple effet sans fixation standard tige 20 mm

102,16 € HT Sans taxe

En Stock

Configurer mon produit

Choisissez la course que vous souhaitez et ajouter votre vérin hydraulique simple effet sans fixation au panier. Pression de service : 180 bar Corps : Non peint Fluide hydraulique : Huile minérale Vitesse de piston max : 0,5 m/s

Vérin simple effet sans fixation standard tige 25 mm

119,92 € HT Sans taxe

Indisponible

Configurer mon produit

Vérin simple effet sans fixation standard tige 30 mm

142,15 € HT Sans taxe

En Stock

Configurer mon produit

Vérin simple effet sans fixation standard tige 35 mm

162,16 € HT Sans taxe

Indisponible

Configurer mon produit

Vérin simple effet sans fixation standard tige 45 mm

209,67 € HT Sans taxe

Indisponible

Configurer mon produit

Vérin simple effet sans fixation standard tige 50 mm

235,45 € HT Sans taxe

Indisponible

Configurer mon produit

Vérin simple effet sans fixation standard tige 60 mm

316,20 € HT Sans taxe

Indisponible

Configurer mon produit

Vérin double effet sans fixation standard tige 16 mm et piston 25 mm

137,72 € HT Sans taxe

Indisponible

Configurer mon produit

Choisissez la course que vous souhaitez et ajouter votre vérin hydraulique double effet sans fixation au panier. Pression de service : 180 bar Corps : Non peint Fluide hydraulique : Huile minérale Vitesse de piston max : 0,5 m/s

Vérin double effet sans fixation standard tige 20 mm et piston 35 mm

138,34 € HT Sans taxe

Indisponible

Configurer mon produit

Vérin double effet sans fixation standard tige 20 mm et piston 40 mm

137,72 € HT Sans taxe

En Stock

Configurer mon produit

Vérin double effet sans fixation standard tige 25 mm et piston 40 mm

144,46 € HT Sans taxe

En Stock

Configurer mon produit

Vérin double effet sans fixation standard tige 25 mm et piston 50 mm

157,68 € HT Sans taxe

Indisponible

Configurer mon produit

Vérin double effet sans fixation standard tige 30 mm et piston 50 mm

159,92 € HT Sans taxe

En Stock

Configurer mon produit

Vérin double effet sans fixation standard tige 30 mm et piston 60 mm

177,63 € HT Sans taxe

Indisponible

Configurer mon produit

Vérin double effet sans fixation standard tige 35 mm et piston 60 mm

184,35 € HT Sans taxe

Indisponible

Configurer mon produit

Vérin double effet sans fixation standard tige 40 mm et piston 60 mm

188,78 € HT Sans taxe

Indisponible

Configurer mon produit

Vérin double effet sans fixation standard tige 30 mm et piston 70 mm

205,36 € HT Sans taxe

Indisponible

Configurer mon produit

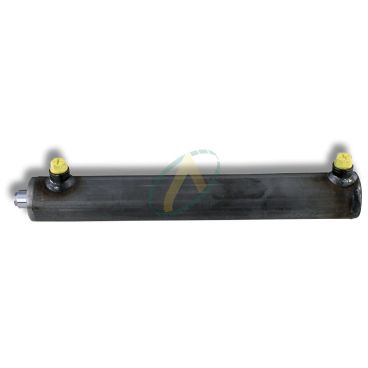

Vérin double effet sans fixation standard tige 35 mm et piston 70 mm

219,17 € HT Sans taxe

Indisponible

Configurer mon produit

Vérin double effet sans fixation standard tige 40 mm et piston 70 mm

217,66 € HT Sans taxe

Indisponible

Configurer mon produit

Vérin double effet sans fixation standard tige 35 mm et piston 80 mm

297,61 € HT Sans taxe

Indisponible

Configurer mon produit

Vérin double effet sans fixation standard tige 40 mm et piston 80 mm

306,52 € HT Sans taxe

Indisponible

Configurer mon produit

Vérin double effet sans fixation standard tige 50 mm et piston 80 mm

326,86 € HT Sans taxe

Indisponible

Configurer mon produit

Vérin double effet sans fixation standard tige 50 mm et piston 90 mm

357,64 € HT Sans taxe

Indisponible

Configurer mon produit

Vérin double effet sans fixation standard tige 50 mm et piston 100 mm

375,84 € HT Sans taxe

Indisponible

Configurer mon produit

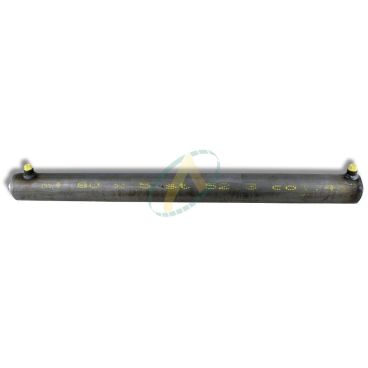

Vérin double effet sans fixation standard tige 60 mm et piston 100 mm

417,58 € HT Sans taxe

En Stock

Configurer mon produit

Vérin double effet sans fixation standard tige 70 mm et piston 120 mm

672,66 € HT Sans taxe

Indisponible

Configurer mon produit

Vérin double effet sans fixation standard tige 75 mm et piston 140 mm

923,72 € HT Sans taxe

Indisponible

Configurer mon produit

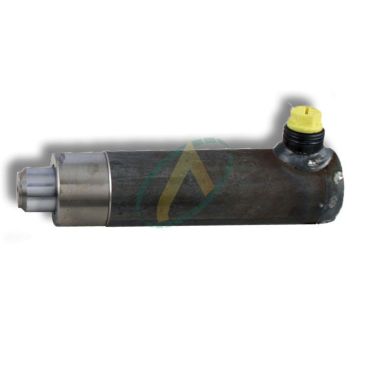

Vérin simple effet sans fixation standard tige 16 mm
