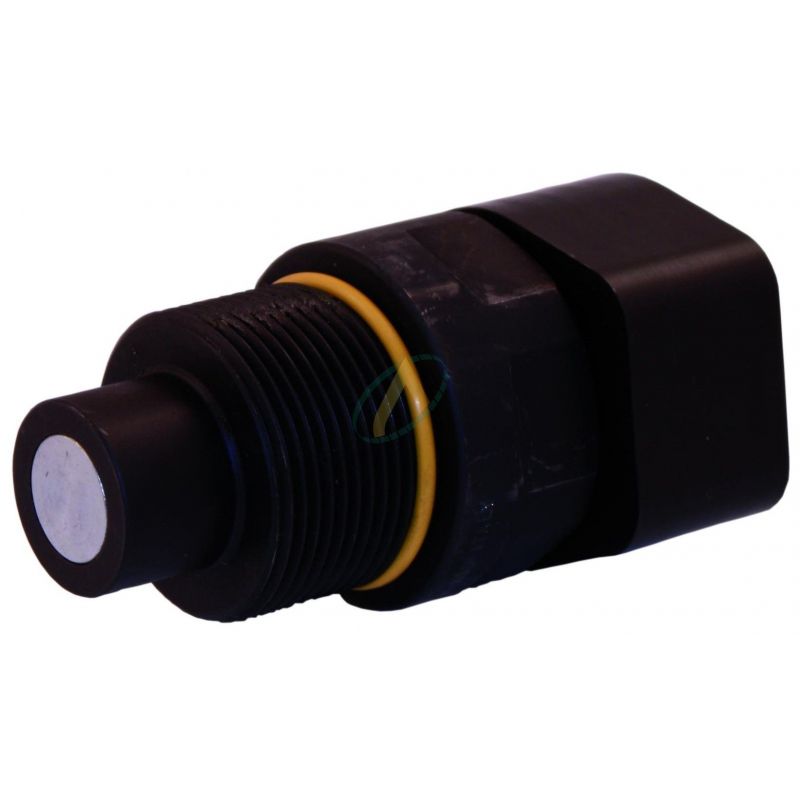

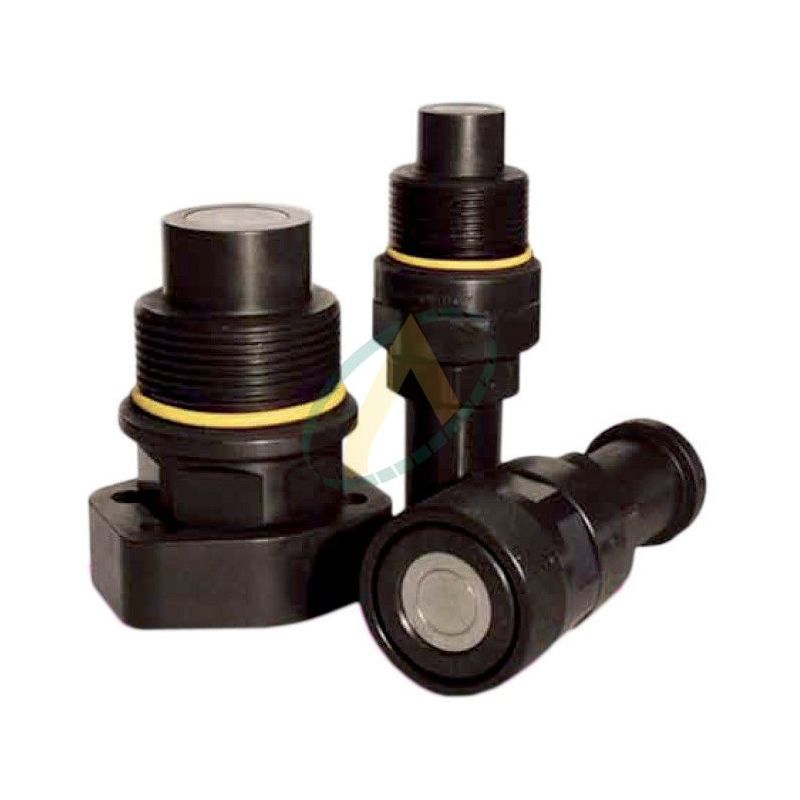

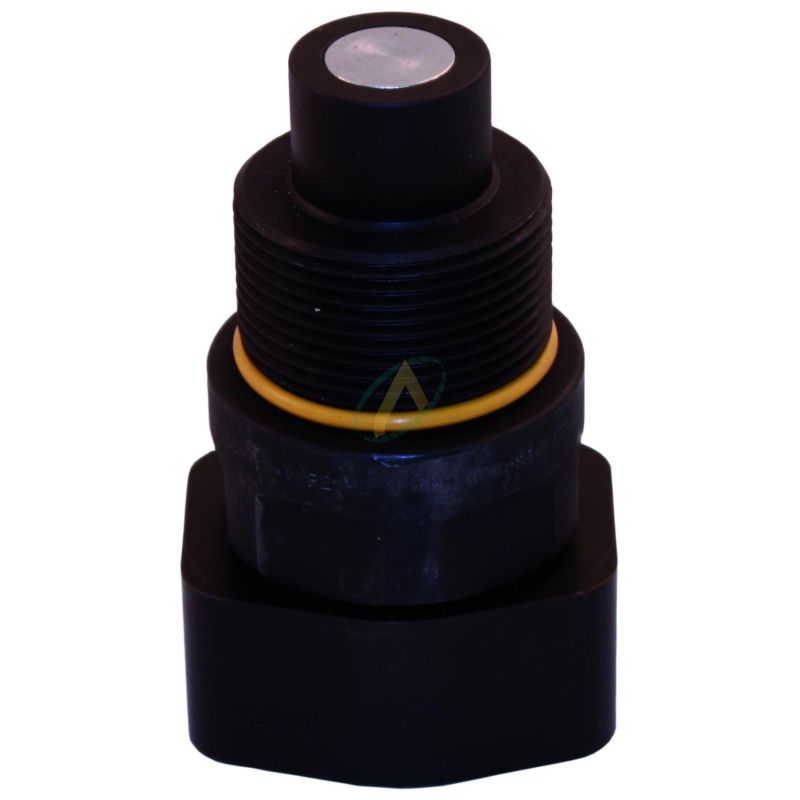

Coupleur mâle implantation femelle norme
Coupleur hydraulique, de taille 3/4" à 1-1/2". Utilisé sur des équipements hydrauliques, véhicules industriels, travaux publics, dans l’industrie et la pétrochimie.
Sélectionner le module de votre coupleur d'après les dimensions du tableau ci-dessous.
-
Produits de remplacement
-
Fiche technique
-
En savoir plus
Fiche technique
- Type de coupleur
- mâle
en savoir plus
Référez-vous au schéma et au tableau ci-dessous pour avoir toutes les caractéristiques détaillées de votre coupleur hydraulique.
Module | Implantation | D | J | L | M | N | P | R | S | T | V | X | Y | Z |
1’’ | SAE6000 M12 57x28 | 135,2 | M12 | 38 | 69,8 | M58x3 | 65 | 70 | 27,8 | 13,9 | 81,05 | 57,2 | 28,6 | 22,5 |
1’’1/2 | SAE6000 M14 67x32 | 147,6 | M14 | 35 | 94,4 | 80x4 TpF | 75 | 78 | 31,8 | 15,9 | 95,25 | 66,8 | 33,3 | 32 |
1’’1/2 | SAE6000 M14 67x32 et M16 79x36 | 141,6 | M16 | 29 | 94,4 | 80x4 TpF | 75 | 95 | 36,5 | 18,25 | 112,8 | 79,3 | 39,65 | 32 |
Caractéristiques :
- Interchangeabilité avec coupleurs similaires (Stucchi profile)
- Taille possible : 3/4" à 1-1/2
- Pression admissible de 500 bar
- Connexion mécanique : vissage
- Matériau : acier carbone de haute résistance
- Débit jusqu’à 750L/min
- Joints standard en NBR (nitrile) : T° -20°C à +100°C
- Connexion et déconnexion sous pression résiduelle simplifiée des deux côtés
Simple d’utilisation
Haute résistance
