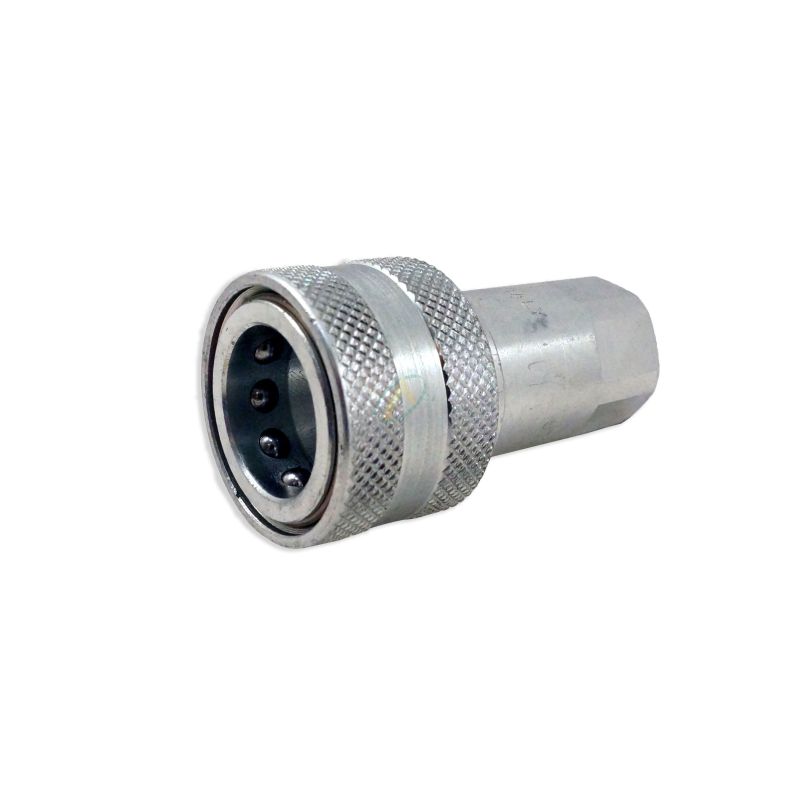

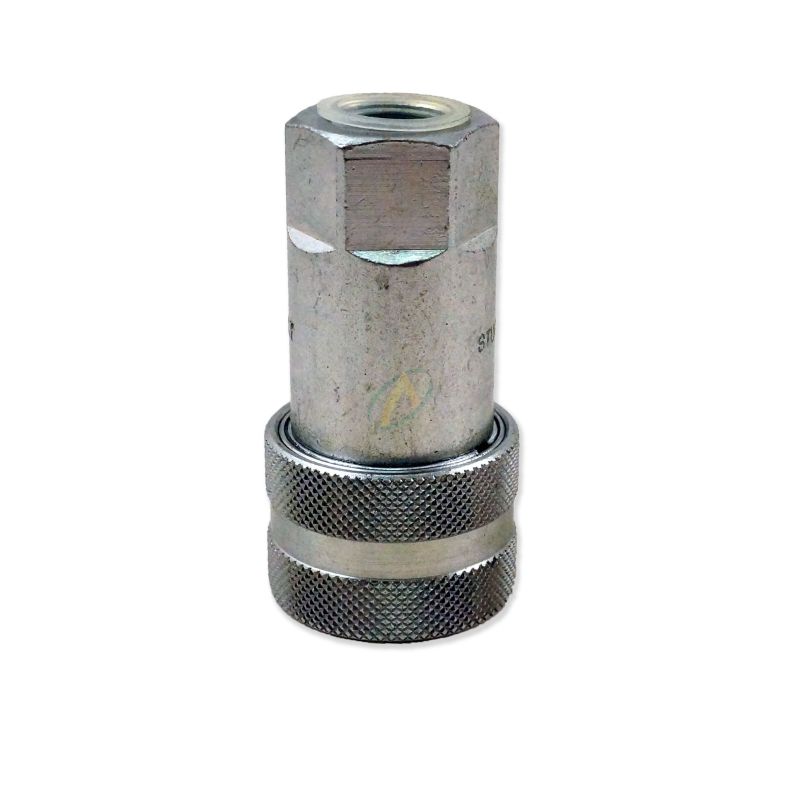

Coupleur hydraulique femelle à clapet ISO-B

Coupleur hydraulique à clapet, de taille 1/8" à 1". Utilisé en industrie, chimie, pétrolière et en agricole sur les petits tracteurs.

Sélectionner le module de votre coupleur d'après les dimensions du tableau ci-dessous.

Module
Référence : 1101115
22,21 € HT 26.65 € TTC
En Stock
local_shipping Livraison prévue à partir du 11/11/2024

MoyensDePaiements RemboursementGarantie satisfait ou remboursé LivraisonLivraison offerte à partir de 50€ HT en Colissimo ImprimerImprimer la fiche produit

Fiche technique

Normes
ISO B
Type de coupleur
femelle
Implantation
Femelle

en savoir plus

Référez-vous au schéma et au tableau ci-dessous pour avoir toutes les caractéristiques détaillées de votre coupleur hydraulique à clapet.

Module

Implantation

Débit max conseillé
(l/mn)

Pression de travail max admissible

(bar)

Unité

  C

  E

F

G

I

Poids
(Kg)

1/8"

Femelle
1/8" BSP

6

350

mm

14

23

48,8

60,5

15,8

0,77

1/4"

Femelle
1/4" BSP

24

350

mm

19

27

57

70,7

21,2

0,12

3/8"

Femelle
3/8" BSP

46

300

mm

24

34

66

82,7

27

0,22

1/2"

Femelle
1/2" BSP

90

280

mm

27

42

73,9

92,6

29

0,32

3/4"

 Femelle
3/4" BSP

148

230

mm

36

50

90,1

111,1

38,5

0,56

1"

Femelle
1" BSP

200

180

mm

41

60

106,2

133,2

44,8

0,86



Caractéristiques :

  • Interchangeable avec : Parker série 60, Faster série HNV, Snap-tite série 72, Voswinkel série IB, Hansen série HK
  • Norme du module:ISO 7241-1 série «B»,
  • Autres profils possibles (ISO-A, ...)
  • Connexion mécanique : verrouillage par bille
  • Matériau : acier carbone
  • Traitement de surface : zingué
  • Ressorts : acier C72
  • Billes : acier dur 100 C6
  • Clapet : acier trempé zingué
  • Joints: standard en NBR (nitrile) : T° -20°C à +100°C
  • Joints anti-extrusion : téflon.
  • Connexion sous pression résiduelle : non autorisée
  • Déconnexion sous pression résiduelle : non autorisée
