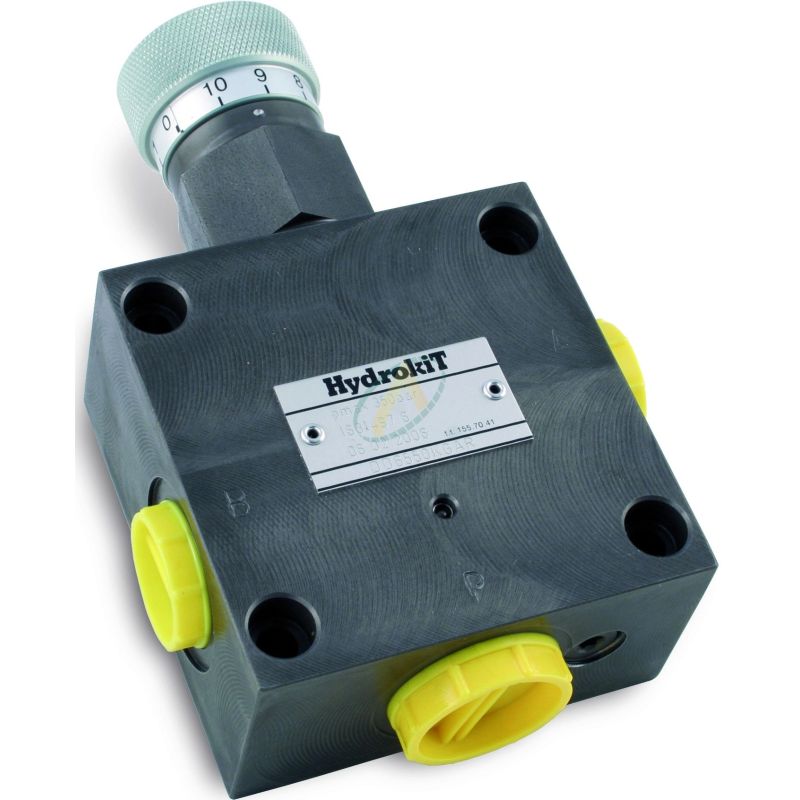

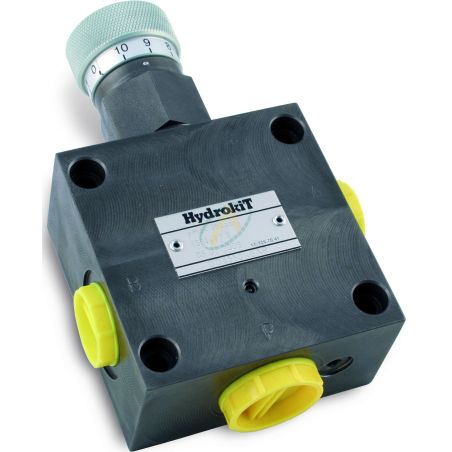

Diviseur de débit hydraulique réglable de 0 à 25 l/min, pression maximale 350 bars

Diviseur de débit hydraulique réglable de 0 à 25 l/min, pression maximale 350 bars

1004002

284,46 € HT

Sans taxe

En stock

Ce diviseur de débit hydraulique réglable vous sera très utile sur certaines machines. Il vous permettra d'utiliser une partie de l'huile du circuit hydraulique principal pour alimenter à débit constant un équipement annexe. La valeur de débit régulé est modifiable de 0 à 25 l/min grâce à une molette de réglage manuelle.

Il trouvera sa place notamment sur vos épandeurs de fumier, désileuses, ainsi que sur toutes les machines disposant d'une fonction de distribution (d'aliments...).

Livraison prévue à partir du 23/07/2019

Fiche technique

Orifice A1/2 BSP
Température d'utilisation-20°C à + 70°C
Débit maxi65 l/min
Orifice B1/2 BSP
Orifice P3/4 BSP
Pression maximum350 Bar
Débit régulé0 à 25 l/min

En savoir plus

Le principe de fonctionnement du diviseur de débit hydraulique est simple. Il reçoit en entrée (orifice P) un débit d'huile, qu'il divise en un débit prioritaire (orifice A), constant et réglable manuellement, et un débit résiduel (orifice B).

Le débit principal ainsi obtenu à l'orifice A peut varier entre 0 et 25 litres par minute selon le réglage que vous aurez imposé. Dans tous les cas, cela ne fera pas augmenter la pression dans le circuit d'origine. Ceci est logique : l'huile se répartit entre les 2 circuits donc il n'y a pas de montée en pression.

Il est ainsi possible de faire varier la vitesses d'un moteur d'équipement annexe en l'alimentant avec un débit d'huile choisi.

Le débit résiduel à l'orifice B peut être utilisé pour alimenter d'autres équipements

Caractéristiques

  • Corps zingué bichromaté
  • Valve équipée de clapet anti-retour
  • Pression d'ouverture du clapet : 0.5 bar

Schémas et dimensions

Diviseur de débit hydraulique réglable 65 l/min maxi en entrée
