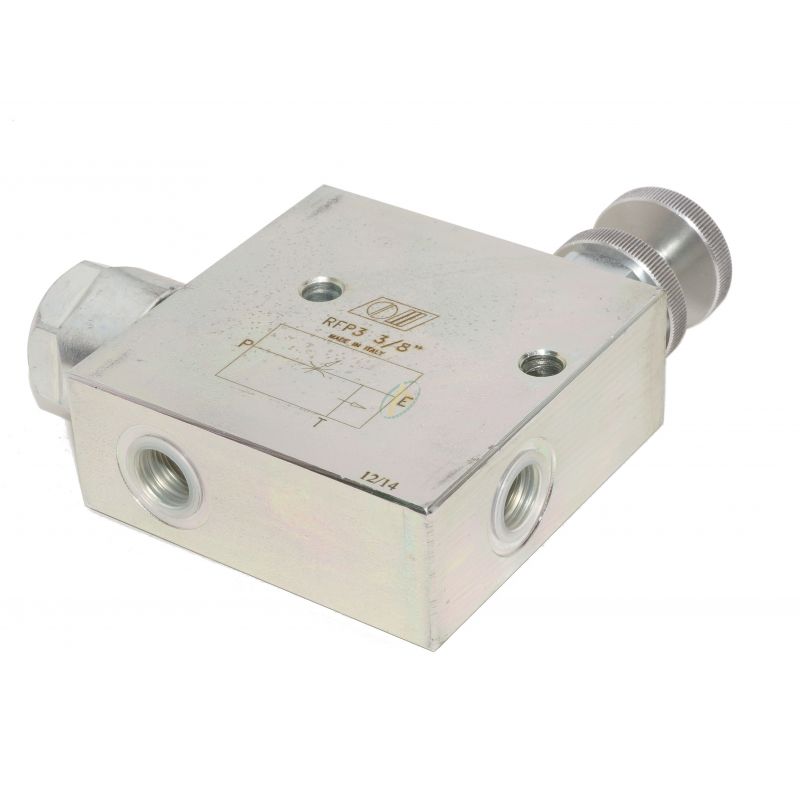

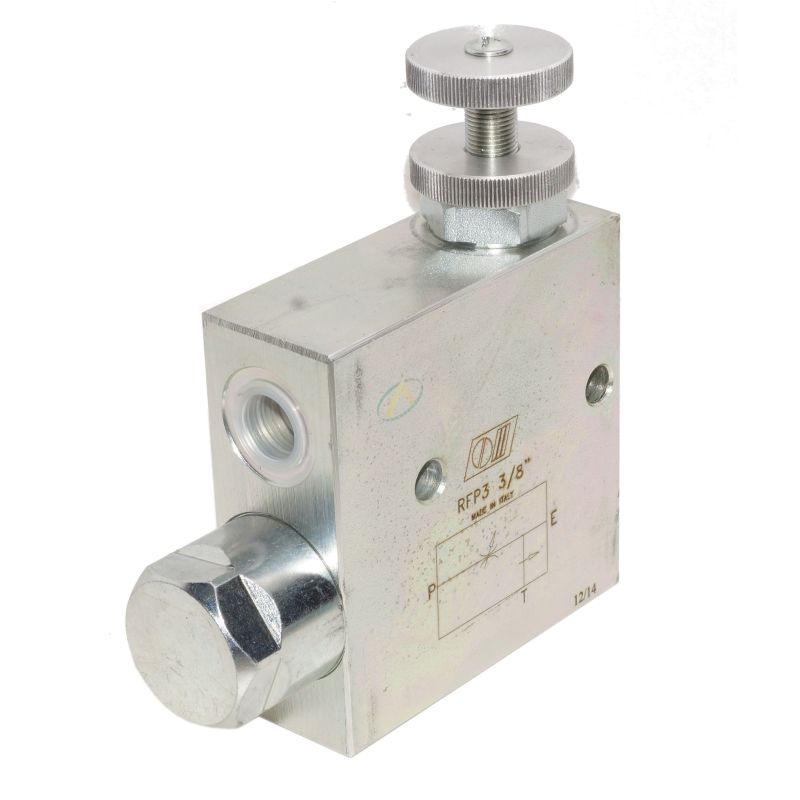

Régulateur de débit hydraulique 3 voies réglable de 0 à 30 l/min, pression maximale 250 bars

1006049

155,79 € HT

Sans taxe

En stock

Ce diviseur de débit hydraulique réglable vous sera très utile sur certaines machines. Il vous permettra d'utiliser une partie de l'huile du circuit hydraulique principal pour alimenter à débit constant un équipement annexe. La valeur de débit régulé est modifiable de 0 à 30 l/min grâce à une molette de réglage manuelle.

Il trouvera sa place notamment sur vos machines de travaux publics : lignes auxiliaires sur pelles et mini pelles.

Livraison prévue à partir du 25/02/2020

Fiche technique

Orifice A3/8 BSP
Orifice B3/8 BSP
Débit maxi50 l/min
Orifice P3/8 BSP
Pression maximum250 Bar
Débit régulé0 à 30 l/min

En savoir plus

Le principe de fonctionnement du diviseur de débit hydraulique est simple. Il reçoit en entrée (orifice E) un débit d'huile, qu'il divise en un débit prioritaire (orifice P), constant et réglable manuellement, et un débit résiduel (orifice T).

Le débit principal ainsi obtenu à l'orifice P peut varier entre 0 et 30 litres par minute selon le réglage que vous aurez imposé. Dans tous les cas, cela ne fera pas augmenter la pression dans le circuit d'origine. Ceci est logique : l'huile se répartit entre les 2 circuits donc il n'y a pas de montée en pression.

Il est ainsi possible de faire varier la vitesses d'un moteur d'équipement annexe en l'alimentant avec un débit d'huile choisi.

Le débit résiduel à l'orifice T doit être renvoyé dans le réservoir.

Caractéristiques

  • Corps zingué bichromaté
  • Poids : 2.17 kg

Schémas et dimensions

Régulateur de débit 3 voies 50 et 85 l/min

L (mm)L1 (mm)L2 (mm)L3 (mm)L4 (mm)H (mm)H1 (mm)S (mm)
90116253220903535
