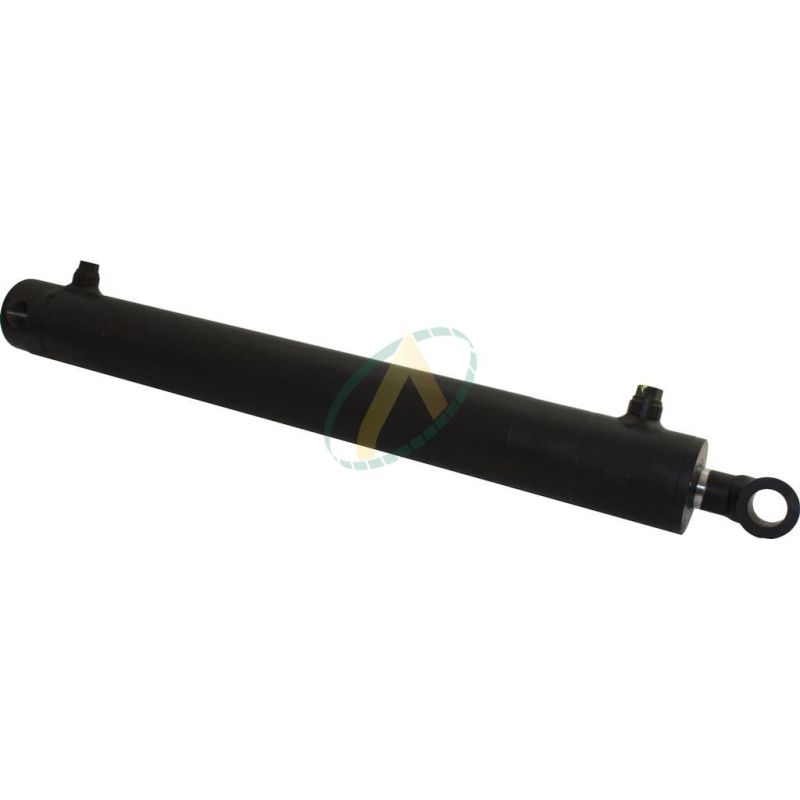

Vérin double effet - Tige ø50 mm - Piston ø100 mm - Fixation ø30.25 mm

Ce vérin hydraulique double effet possède une tige de diamètre 50mm ainsi qu'un piston de diamètre 100mm. Doté de fixation de diamètre 30.25mm, il s'intègrera facilement à votre système de levage.

Un vérin double effet vous permettra de contrôler la monter du vérin (levage) mais également sa descente et ainsi améliorer la précision du travail.

Configurez votre vérin hydraulique double effet en choisissant sa course pour l'ajouter au panier.

Référence : 0802250
385,20 € HT 462,24 € TTC
En stock
local_shipping Livraison prévue à partir du 27/09/2022

Garantie satisfait ou remboursé Livraison offerte à partir de 50€ HT en Colissimo Imprimer la fiche produit

accessoires

Fiche technique

Orifice A
1/2 BSP
Orifice B
1/2 BSP
Température de fonctionnement
-30°C à +90°C
Type d'huile
Minérale
Diamètre du piston
100 mm
Diamètre de l'axe
30.25 mm
Diamètre du fût
115 mm
Entraxe ferme
925 mm, 725 mm, 525 mm, 1125 mm
Pression maximum
200 Bar
Diamètre de la tige
50 mm

en savoir plus

Schéma & dimension

Référez vous au schéma et au tableau ci-dessous pour avoir toutes les caractéristiques détaillées de votre vérin hydraulique double effet.

Ø tige A Ø piston B Course R D EAF U1 U L W N1 E J H Vol (l) Poids (Kg) Force à 200 bar (daN)
en tirant  en poussant
50 100 300 28 30,25 525 70 115 75 60 47 60 20 1/2 2,5 25 11780 15708
400 28 30,25 625 70 115 75 60 47 60 20 1/2 3,3 28,5 11780  15708
500 28 30,25 725 70 115 75 60 47 60 20 1/2 4,1 32 11780  15708
700 28 30,25 925 70 115 75 60 47 60 20 1/2 5,65 39,1 11780  15708
900 28 30,25 1125 70 115 75 60 47 60 20 1/2 7,25 46,1 11780  15708



Caractéristiques

  • Pression maximum de service : 200 bar
  • Pression d'épreuve : 300 bar
  • Vitesse maximum : 0,5 m/s
  • Température : - 30° à + 90°C
  • Huile hydraulique minérale
  • Tige CK45 chromée RA<0,2µ ; chrome épaisseur 20µ minimum
  • Tenue à la corrosion : 120 heures NSS ISO 9227 class 9 (ISO 4540) dureté 900 HV
  • Tube St 52,3 BK DIN 2393/C tolérance H9/10 RA<0,8µ
  • Guide avant acier 35 MF 6 + traitement
  • Piston acier C35R
  • Étanchéité :1) Tige : joint à lèvre compact en polyuréthane + 1 joint racleur 2) Piston : joint compact en polyuréthane + nitrile
  • Marquage : sur tube : référence + semaine et année de fabrication
  • Protection : peinture d'apprêt noire RAL9005

Un verin hydraulique vous permettra de lever des charges lourdes de manière répétée grâce à l'énergie hydraulique développer par votre engin ou par un circuit adapté. L'huile hydraulique va pénétrer dans l'une des deux chambres à l'intérieur du vérin. Ces chambres vides sont séparées par le piston qui va alors se déclencher et se déplacer lors de l'entrée de l'huile dans une des chambres sous pression (le volume d'huile nécessaire), provoquant ainsi l'énergie mécanique du vérin et le mouvement de montée et descente.

Ce vérin double effet pourra remplacer vos vérins hydraulique d'origine sur votre engin de levage. Il vous suffira de connaître la course que vous souhaitez afin de la sélectionner ci-dessus. Nous vous proposons ce vérin avec une course de 100 à 1000mm.

Il est important de noter qu'en fonction de la course choisie, certaines caractéristiques du produit peuvent changer. En effet, l'entraxe fermé, soit la distance entre les deux fixations lorsque le vérin est rentré, changera en fonction de la course choisie. Il vous suffira de vous reporter au tableau des dimensions ci-dessus afin de faire votre choix.

Nos verins hydrauliques sont de très bonne qualité et garantiront une sécurité accrue lors du levage d'objets lourds.
