Vérin hydraulique double effet Joiner tige 35 mm et piston 60 mm

Configurez votre vérin hydraulique double effet en choisissant sa course pour l'ajouter au panier.

Référence :
143,84 € HT 172,61 € TTC
En stock
local_shipping Livraison prévue à partir du 29/01/2021

Garantie satisfait ou remboursé Livraison offerte à partir de 50€ HT en Colissimo Imprimer la fiche produit

accessoires

0802282

Fiche technique

Orifice A
3/8 BSP
Orifice B
3/8 BSP
Température de fonctionnement
-30°C à +90°C
Type d'huile
Minérale
Diamètre du piston
60 mm
Diamètre de l'axe
25.4 mm
Diamètre du fût
70 mm
Entraxe ferme
432 mm, 573 mm, 773 mm, 873 mm, 473 mm, 673 mm, 373 mm
Pression maximum
200 Bar
Diamètre de la tige
35 mm

en savoir plus

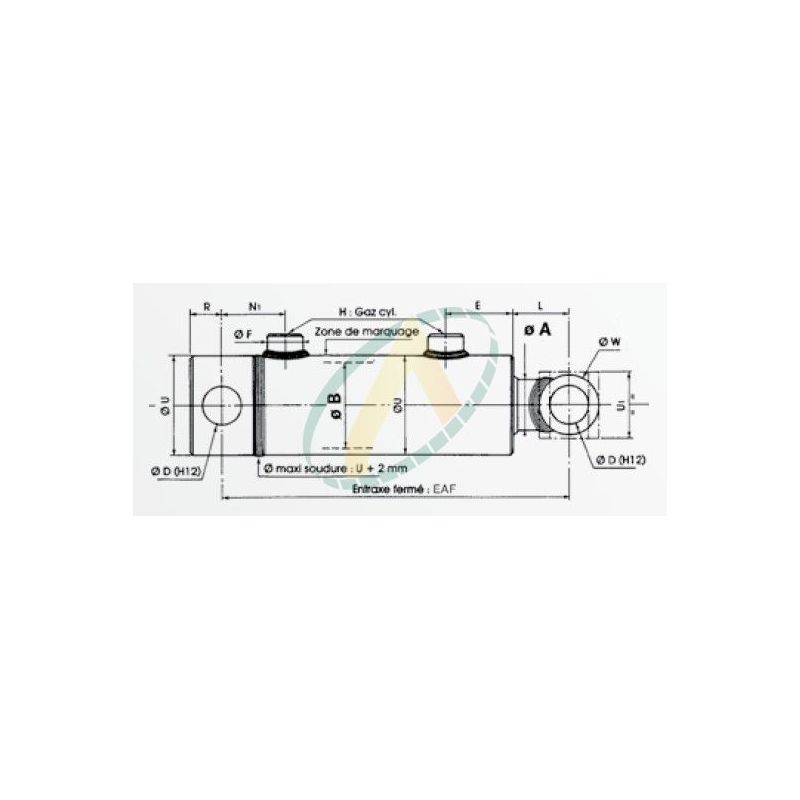

Référez vous au schéma présent dans les images ci-dessus et au tableau ci-dessous pour avoir toutes les caractéristiques détaillées de votre vérin hydraulique double effet

Diamètre de
tige A 		 Piston B Course EAF
Entraxe fermé		 D E G H L N1 R U U' W Force à 200
bar (daN) 		 Poids
en tirant en poussant
35 60 200 373  25,4  48  15  3/8  48  42  22  69  45  42 3730 5654 7
" " 250 432 " " " " " " " " " " " " 8
" " 300 473 " " " " " " " " " " " " 8,5
" " 400 573 " " " " " " " " " " " " 10
" " 500 673 " " " " " " " " " " " " 11,5
" " 600 773 " " " " " " " " " " " " 13
" " 700 873 " " " " " " " " " " " " 14,5



Caractéristiques :

  • Pression maximum de service : 200 bar
  • Corps galeté pour une meilleure tenue à la charge
  • Corps décalaminé peint en noir
  • Tige chromée dure 25 µm
