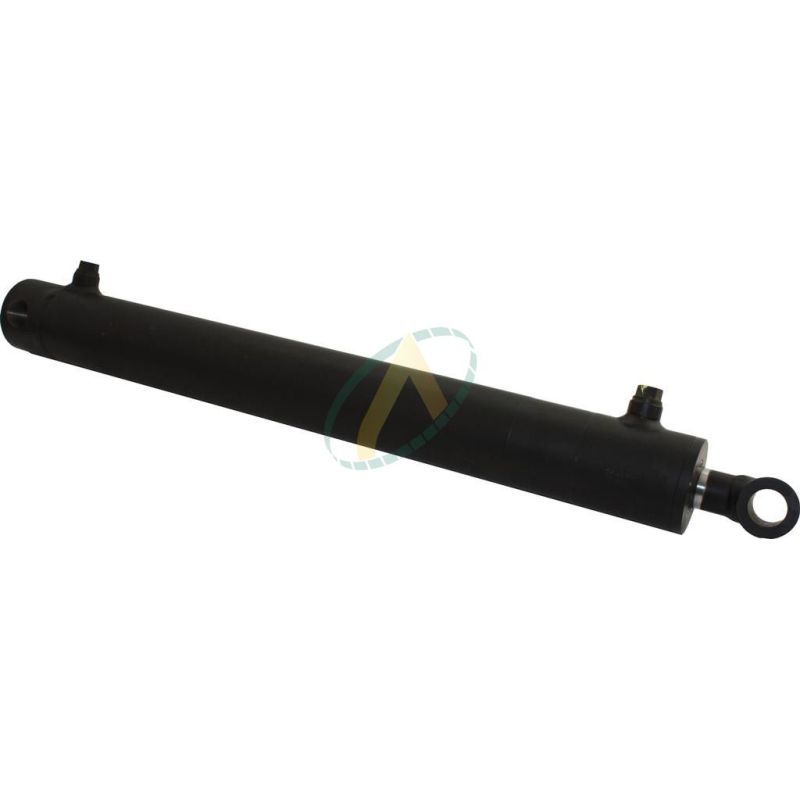

Vérin hydraulique double effet standard tige 50 et piston 100

Configurez votre vérin hydraulique double effet en choisissant sa course pour l'ajouter au panier.

Veuillez trouver les caractéristiques, le schéma et le tableau ci-dessous.

Référence :
311,74 € HT 374,09 € TTC
En stock
local_shipping Livraison prévue à partir du 29/01/2021

Garantie satisfait ou remboursé Livraison offerte à partir de 50€ HT en Colissimo Imprimer la fiche produit
0802250

Fiche technique

Orifice A
1/2 BSP
Orifice B
1/2 BSP
Température de fonctionnement
-30°C à +90°C
Type d'huile
Minérale
Diamètre du piston
100 mm
Diamètre de l'axe
30.25 mm
Diamètre du fût
115 mm
Entraxe ferme
525 mm, 925 mm, 725 mm, 1125 mm
Pression maximum
200 Bar
Diamètre de la tige
50 mm

en savoir plus

Référez vous au schéma et au tableau ci-dessous pour avoir toutes les caractéristiques détaillées de votre vérin hydraulique double effet.

Ø tige A Ø piston B Course R D EAF U1 U L W N1 E J H Vol (l) Poids (Kg) Force à 200 bar (daN)
en tirant  en poussant
50 100 300 28 30,25 525 70 115 75 60 47 60 20 1/2 2,5 25 11780 15708
400 28 30,25 625 70 115 75 60 47 60 20 1/2 3,3 28,5 11780  15708
500 28 30,25 725 70 115 75 60 47 60 20 1/2 4,1 32 11780  15708
700 28 30,25 925 70 115 75 60 47 60 20 1/2 5,65 39,1 11780  15708
900 28 30,25 1125 70 115 75 60 47 60 20 1/2 7,25 46,1 11780  15708



Caractéristiques :

  • Pression maximum de service : 200 bar
  • Pression d'épreuve : 300 bar
  • Vitesse maximum : 0,5 m/s
  • Température : - 30° à + 90°C
  • Huile hydraulique minérale
  • Tige CK45 chromée RA<0,2µ ; chrome épaisseur 20µ minimum
  • Tenue à la corrosion : 120 heures NSS ISO 9227 class 9 (ISO 4540) dureté 900 HV
  • Tube St 52,3 BK DIN 2393/C tolérance H9/10 RA<0,8µ
  • Guide avant acier 35 MF 6 + traitement
  • Piston acier C35R
  • Étanchéité :1) Tige : joint à lèvre compact en polyuréthane + 1 joint racleur 2) Piston : joint compact en polyuréthane + nitrile
  • Marquage : sur tube : référence + semaine et année de fabrication
  • Protection : peinture d'apprêt noire RAL9005
