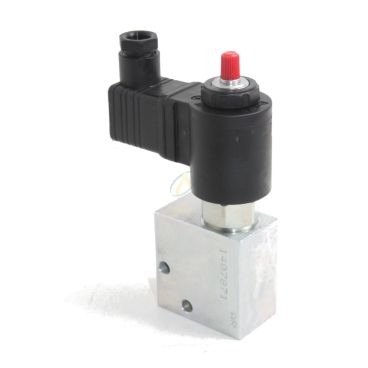

Electrovanne à clapet 2/2 double normalement ouvert 1/4", 12 VCC

Très compacte, cette électrovanne à clapet constitue un élement de sécurité pour vos circuits hydrauliques. Normalement ouverte et à double clapet, elle bloque l'huile au repos dans les 2 sens.
Vous pourrez l'utilisez sur vos vérins à simple effet, vos machines industrielles, vos engins de TP ou tout votre matériel agricole.
Référence : 0904139
298,41 € HT 358.09 € TTC
HT
En stock
local_shipping Livraison prévue à partir du 01/04/2024

MoyensDePaiements RemboursementGarantie satisfait ou remboursé LivraisonLivraison offerte à partir de 50€ HT en Colissimo ImprimerImprimer la fiche produit

Fiche technique

Orifice A
1/4 BSP
Orifice B
1/4 BSP
Pression de service maximum
350 bar
Débit maxi
25 l/min
Type de schéma
Clapet double, normalement ouvert
Connectique
Prise Hirschmann ISO 4400
Commande de secours
Non

en savoir plus

Caractéristiques technique

  • Consommation électrique : 20W
  • Plage de température ambiante : -30 à 90°C
  • Plage de température du fluide : -20 à 80°C
  • Plage de viscosité accepté : 20 à 380 mm²/s (cSt)
  • Degré de filtration recommandé : 10µm
  • Bobine type H

Courbe débit/pression

Courbe débit pression électrovanne à clapet double normalement ouvert

Schéma hydraulique

Schéma hydraulique électrovanne à clapet double normalement ouvert

Schéma et dimensions

Schéma dimensions électrovanne à clapet double normalement ouvert


Type (position repos) Implantation A-B Débit a b c e g h j
Double Normalement ouvert 1/4" 25 l/min 50 mm 50 mm 30 mm 64 mm 13 mm 34 mm 6.5 mm
