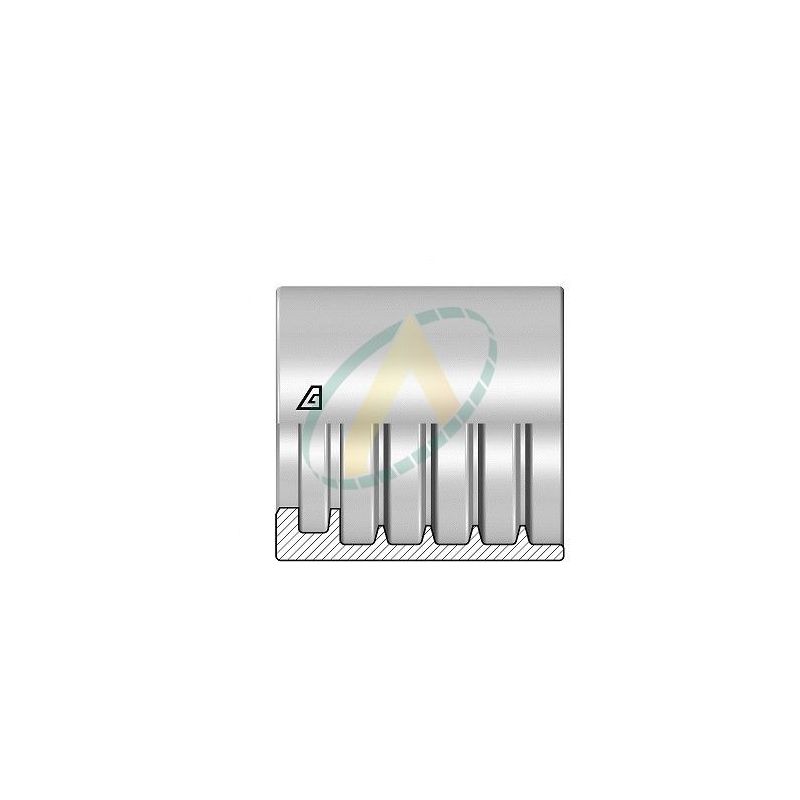

Jupes 19 mm ( 3/4" ) pour flexibles 2SN/ R2AT, 4SP, 3SPT, alfabiotech 5000, Avec dénudage simple accroche

Cette jupe pour flexible hydraulique, de diamètre 19 mm ( 3/4" ) permet le sertissage d'un embout sur plusieurs modèles de flexibles : 2SN/ R2AT, 4SP, 3SPT, alfabiotech 5000, après dénudage. Un dénudage préalable du flexible est en effet indispensable pour assurer la bonne tenue du sertissage.

Référence : 1124109
3,03 € HT 3,64 € TTC
En Stock
local_shipping Livraison prévue à partir du 29/01/2021

Garantie satisfait ou remboursé Livraison offerte à partir de 50€ HT en Colissimo Imprimer la fiche produit

accessoires

1124109

Fiche technique

Type de flexible
4SP, alfabiotech 5000, 3SPT, 2SN/ R2AT, alfabiotech 6000
Diamètre intérieur
19 mm ( 3/4" )
Diamètre extérieur
37 mm
Longueur (en mm)
41.5 mm
Référence origine
404-12
Type de jupe
Avec dénudage simple accroche

en savoir plus

La jupe pour flexible hydraulique doit être emboîtée à l'extrêmité du flexible. Elle a pour fonction de permettre le sertissage d'un embout sur le flexible, à l'aide d'une sertisseuse hydraulique. Pour réussir un sertissage, il faut au préalable bien couper le flexible, à l'aide d'un équipement prévu à cet effet et permettant une coupe franche et propre. Il faut également dénuder le flexible c'est à dire enlever la couverture jusqu'en surface de la tresse à l'aide d'une machine à dénuder. Lors de cette opération il est impératif de veiller à ne pas abîmer la tresse qui sert au renforcement du flexible. Enfin, il est indispensable de bien respecter les côtes de sertissage définies dans le tableau ci-dessous.

Type de flexible Côte de sertissage
2SN/ R2AT 32.4 mm
4SP 33.3 mm
3SPT 33.6 mm
Alfabiotech 5000 33.3 mm
Alfabiotech 5000 plus 33.0 mm
