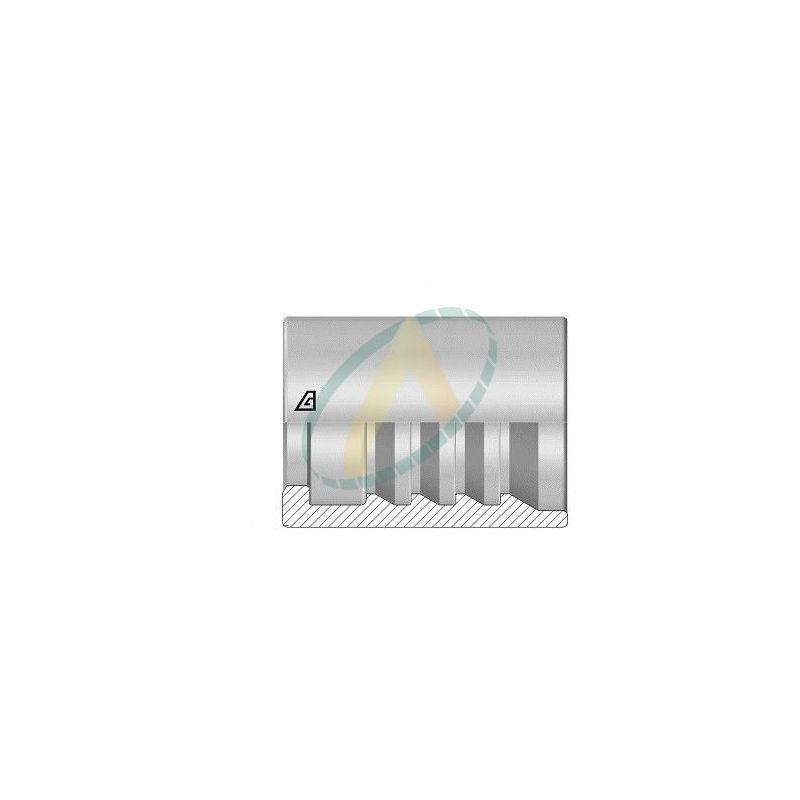

Jupes 32 mm ( 1" 1/4 ) pour flexibles 4SH, alfabiotech 5000, Avec double dénudage embout interlock

Jupes 32 mm ( 1" 1/4 ) pour flexibles 4SH, alfabiotech 5000, Avec double dénudage embout interlock

1124120

15,14 € HT

Sans taxe

En Stock

Cette jupe pour flexible hydraulique, de diamètre 32 mm ( 1" 1/4 ) permet le sertissage d'un embout sur plusieurs modèles de flexibles : 4SH, alfabiotech 5000, après dénudage. Pour ces flexibles, un double dénudage préalable est indispensable pour assurer la bonne tenue du sertissage.

Livraison prévue à partir du 24/05/2019

Fiche technique

Type de flexible4SH, alfabiotech 5000
Diamètre intérieur32 mm ( 1" 1/4 )
Diamètre extérieur55 mm
Longueur (en mm)54.5 mm
Référence origine200-20
Type de jupeAvec double dénudage embout interlock

En savoir plus

La jupe pour flexible hydraulique doit être emboîtée à l'extrêmité du flexible. Elle a pour fonction de permettre le sertissage d'un embout sur le flexible, à l'aide d'une sertisseuse hydraulique. Pour bien réussir le sertissage, il faut au préalable couper soigneusement le flexible, à l'aide d'un équipement prévu à cet effet et permettant une coupe franche et propre. Il faut également réaliser un double dénudage du flexible. Il s'agit d'enlever la couverture extérieure jusqu'en surface de la tresse à l'aide d'une machine à dénuder, et de faire de même à l'intérieur du flexible. Lors de cette opération il est impératif de veiller à ne pas abîmer la tresse qui sert au renforcement du flexible. Enfin, il est indispensable de bien respecter les côtes de sertissage définies dans le tableau ci-dessous.

Type de flexibleCôte de sertissage
4SH51.1 mm
Alfabiotech 500050.7 mm
