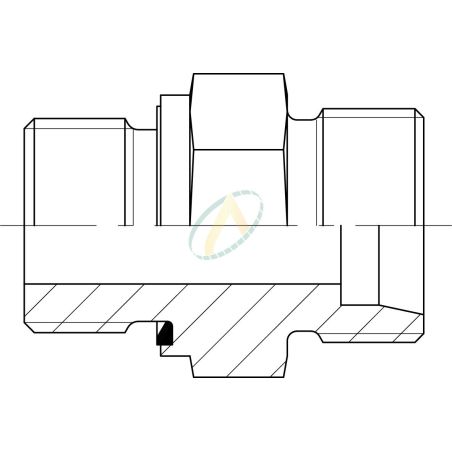

Adaptateur droit mâle 20S DIN - mâle M22X150

Raccord hydraulique droit, avec un côté mâle 20S DIN pour connecter un flexible avec embout écrou tournant et de l'autre côté pour se visser dans un bloc taraudé en M22X150.
Etanchéité côté bloc par joint encastré.
Référence : 1105197
37,89 € HT 45.47 € TTC
HT
Délai sur demande

MoyensDePaiements RemboursementGarantie satisfait ou remboursé LivraisonLivraison offerte à partir de 50€ HT en Colissimo ImprimerImprimer la fiche produit

Fiche technique

Raccord pour connecter
Un flexible ou tube à un orifice
Forme du raccord
Droit mâle-mâle
Diamètre du filetage côté D
30 mm (M30x2.0)
Taille du raccord côté D
20S DIN
Diamètre du tube
20 mm
Diamètre du filetage côté B
22 mm (M22x1.5)
Taille du raccord côté B
M22X150
Matière
Acier
Normes
DIN S, Métrique
Dimension de la clé (mm)
27
Étanchéité
joint encastré
Forme de l'embout côté D
mâle DIN 24°
Forme de l'embout côté B
mâle joint encastré

en savoir plus

Dimension :

Cote B : 22 mm (M22x1.5)

Cote D : 30 mm (M30x1.5)

Cote S (mm) : 27

Union male/male hydraulique
