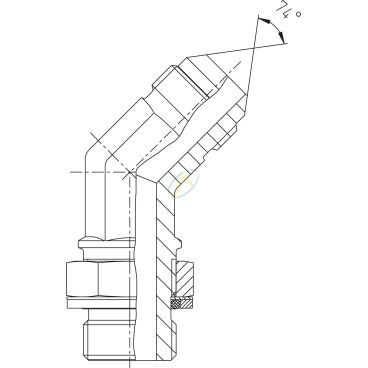

Adaptateur coudé 45° mâle 7/16 JIC - mâle 1/4 BSPP

Raccord hydraulique coudé à 45°, avec un côté mâle 7/16 JIC pour connecter un flexible avec embout écrou tournant et de l'autre côté pour se visser dans un bloc taraudé en 1/4 BSPP.
Etanchéité côté bloc par bague anti-extrusion.
Référence : 1133416
14,28 € HT 17.14 € TTC
HT
Délai sur demande

MoyensDePaiements RemboursementGarantie satisfait ou remboursé LivraisonLivraison offerte à partir de 50€ HT en Colissimo ImprimerImprimer la fiche produit

Fiche technique

Raccord pour connecter
Un flexible ou tube à un orifice
Forme du raccord
Coude 45 mâle-mâle
Diamètre du filetage côté D
11.11 mm (7/16-20)
Taille du raccord côté D
7/16 JIC
Diamètre du tube
7/16
Diamètre du filetage côté B
13.16 mm (1/4-19)
Taille du raccord côté B
1/4 BSPP
Matière
Acier
Normes
BSPP 60°
JIC
Dimension de la clé (mm)
19
Étanchéité
bague anti-extrusion
Forme de l'embout côté D
mâle JIC
Forme de l'embout côté B
mâle pour bague BS

en savoir plus

Dimension :

Cote B : 13.16 mm (1/4-19)

Cote D : 11.11 mm (7/16-20)

Cote S (mm) : 19

Adaptateur coudé male/male hydraulique
