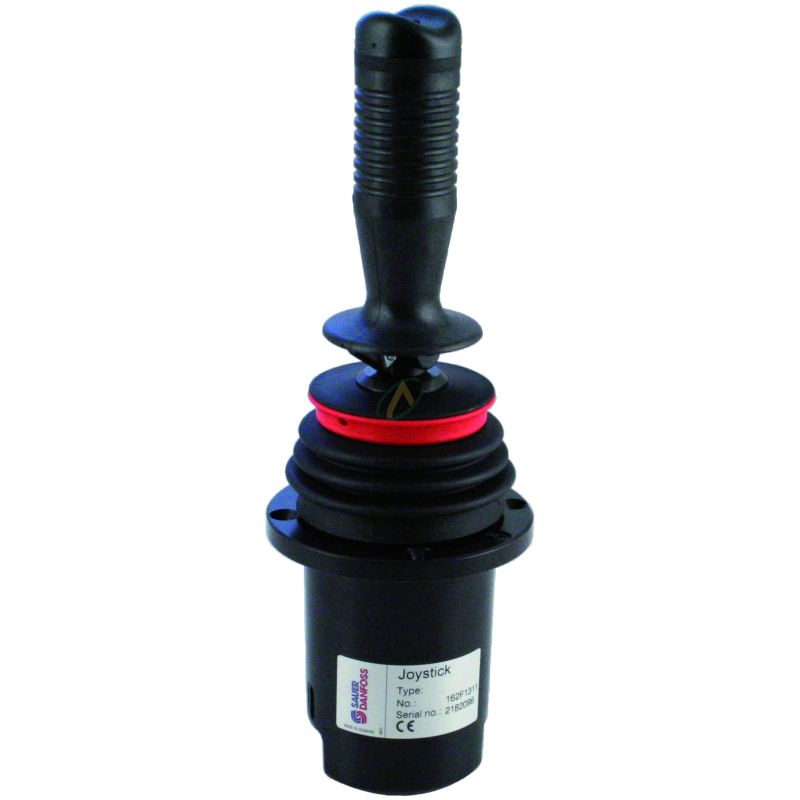

Manipulateur Danfoss PVRE série 2, 1 fonction proportionnelle et 1 fonction TOR

Ce manipulateur Danfoss PVRE est équipé d'une fonction proportionnelle et une fonction tout ou rien. Il vous permettra de piloter du bout des doigts, avec précision, tous les mouvements hydrauliques de vos engins agricoles, engins de terrassement, grues, équipements de levage...

Référence d'origine Danfoss : 162F1302

Référence : 0907710
1 314,84 € HT 1577.81 € TTC
HT
Délai sur demande

MoyensDePaiements RemboursementGarantie satisfait ou remboursé LivraisonLivraison offerte à partir de 50€ HT en Colissimo ImprimerImprimer la fiche produit

accessoires

Fiche technique

Tension
10 à 30 V
Température d'utilisation
-30°C à +60°C
Nombre de fonctions proportionnelles
1
Nombre de fonctions TOR
1
Type de connecteur
Connecteur SUB-D25
Nombre d'axes proportionnels
1
Signal de sortie
Sortie PVG
Indice de protection côté poignée
IP 42
Indice de protection côté connexion
IP 21
Signal de consommation max U(DC) 12 V
0.2 à 0.6 mA
Signal de consommation max U(DC) 24 V
0.4 à 1.2 mA
Consommation en position neutre U(DC) 12 V
0.4 mA
Consommation en position neutre U(DC) 24 V
0.8 mA
Consommation interrupteur on/off charge max
0.6 A
Consommation interrupteur de position neutre charge max
3 A
Consommation approximative
environ 150 mA
Capteur d'effet Hall sans contact
Non
Type de manipulateur
PVRE série 2

en savoir plus

Le manipulateur Danfoss PVRE se charge de transformer les mouvements que vous lui donnez au moyen du joystick, en courant électrique. Ce courant alimente la bobine électrique de type PVG de votre distributeur, qui commande une électrovanne. Celle-ci libère alors de l'huile à basse pression qui provoque le déplacement du tiroir du distributeur. C'est ainsi que l'huile se répartit dans votre circuit hydraulique, pour actionner vos équipements.

Ce modèle de joystick Danfoss est un manipulateur proportionnel, qui génère une mise en mouvement progressive de vos équipements et permet de les piloter avec finesse, sans à-coups. Il inclut en plus une fonction TOR.

Pour simplifier le branchement de votre manette, nous proposons en option un câble de connexion de type SUB-D.

Mouvements du manipulateur

Manipulateur Danfoss 1 fonction proportionnelle et 1 fonction TOR

Sécurité

Lorsque la manette est relâchée, accidentellement ou non, elle se met automatiquement en position de sécurité sur son point central, stoppant tout mouvement de votre engin.

Autres caractéristiques

Tension de commande US Min -> Max 0.25 -> 0.75
UDC position neutre 0.50
Tension neutre US 0.5
UDC
Signal de commande en position neutre Type de charge PVE Autre
Impédance de charge > 6 kΩ > 15 kΩ

Schémas

Manipulateur Danfoss proportionnel PVRE
