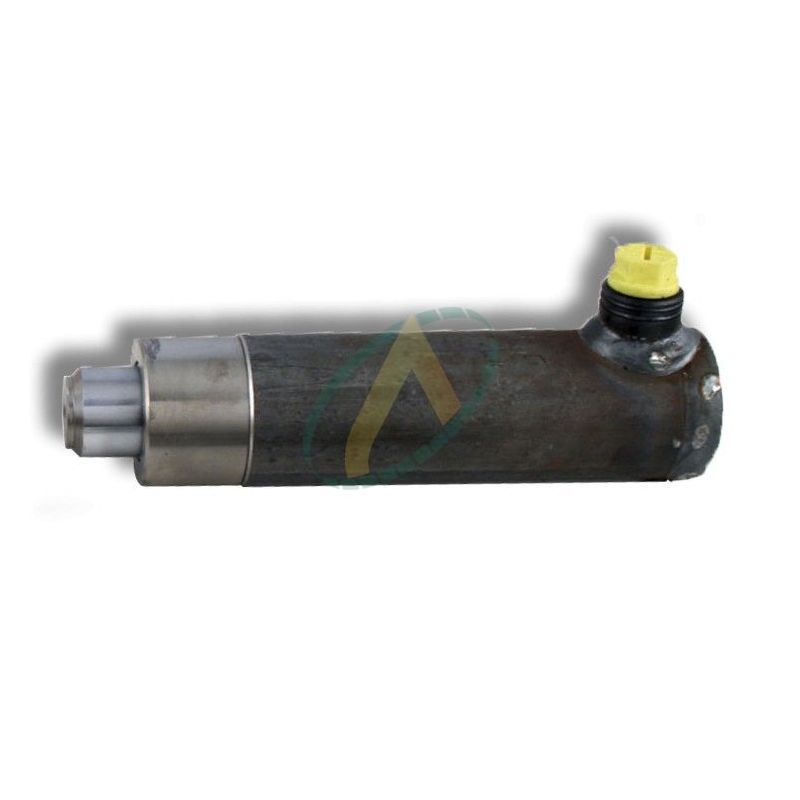

Vérin simple effet sans fixation standard tige 16 mm

Choisissez la course que vous souhaitez et ajouter votre vérin hydraulique simple effet sans fixation au panier.

Pression de service : 180 bar

Corps : Non peint

Fluide hydraulique : Huile minérale

Vitesse de piston max : 0,5 m/s

Référence :
99,95 € HT 119,94 € TTC
Derniers articles en stock
local_shipping Livraison prévue à partir du 25/01/2021

Garantie satisfait ou remboursé Livraison offerte à partir de 50€ HT en Colissimo Imprimer la fiche produit
0803001

Fiche technique

Orifice A
M14X150
Température de fonctionnement
-30°C à +90°C
Type d'huile
Minérale
Diamètre du fût
30 mm
Entraxe ferme
335 mm, 165 mm, 235 mm, 385 mm, 185 mm, 135 mm, 285 mm
Force en poussant
362 daN
Pression maximum
180 bar
Diamètre de la tige
16 mm

en savoir plus

Veuillez trouver les caractéristiques de nos vérins hydrauliques sans fixations, avec le tableau et le schéma ci-dessous.

Ø tige Course EAF* U Ø R G H
16 50 135 22 35 M14X1,5 16
16 80 165 22 35 M14X1,5 16
16 100 185 22 35 M14X1,5 16
16 150 235 22 35 M14X1,5 16
16 200 285 22 35 M14X1,5 16
16 250 335 22 35 M14X1,5 16
16 300 382 22 35 M14X1,5 16

Schéma vérins simple effet sans fixations

Pour réaliser une soudure correcte du vérin, procéder comme suit :

  • Pour faciliter le montage des éléments de fixation, nos tiges sont équipées d’un chanfrein de soudage et les vérins d’un perçage pour goupille de serrage du côté de la tige et du fond.
  • Sortir complètement la tige, afin de ne pas endommager les joints de pistons et de guidage à cause de la chaleur  démonter le vérin si nécessaire.
  • Couvrir/protéger la couche de chrome de la tige contre les projections de soudure.
  • Placer les fixations de façon symétrique à l’axe, de façon à ne pas exercer de force de flexion sur la tige.
  • Toujours mettre la mise à la terre du côté de la tige ou du fond du composant contre lequel vous allez souder (par exemple pour la fixation de la tige au niveau de l’œil de la tige ! Pas au niveau du fût du vérin, car cela peut entraîner l’apparition d’un arc électrique avec des dommages des points de soudage sur la bande de roulement de la tige, le guidage, la bande de roulement du vérin et le piston)

Composants des vérins standard simple effet (Matériaux) :

  • Tige (Acier 18 MNV5)
  • Guidage de tige (Fonte grise GG 25)
  • Filetage de raccordement (Acier ST 52-3)
  • Fût du vérin (Acier ST 52-3)
  • Fond du vérin (Acier ST 52-3)
  • Ecrou de blocage (DIN 985-8ZN)
  • Joint TPM (NBR/Polyester/Elastomere/Polyacetal)
  • Joint torique (NBR)
  • Joint U (NBR/Polyurethane)
  • Joint déflecteur (NBR/Polyurethane)
