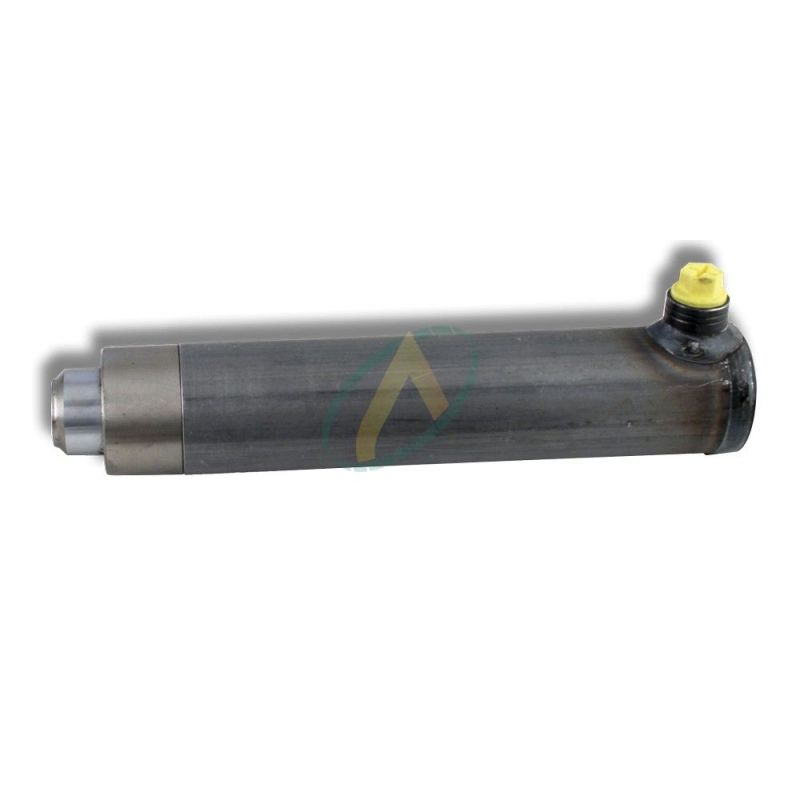

Vérin simple effet sans fixation standard tige 35 mm

Choisissez la course que vous souhaitez et ajouter votre vérin hydraulique simple effet sans fixation au panier.

Pression de service : 180 bar

Corps : Non peint

Fluide hydraulique : Huile minérale

Vitesse de piston max : 0,5 m/s

Référence :
162,16 € HT 194,59 € TTC
Indisponible

Garantie satisfait ou remboursé Livraison offerte à partir de 50€ HT en Colissimo Imprimer la fiche produit
0803051

Fiche technique

Orifice A
M18X150
Température de fonctionnement
-30°C à +90°C
Type d'huile
Minérale
Diamètre du fût
55 mm
Entraxe ferme
707 mm, 257 mm, 907 mm, 307 mm, 1107 mm, 407 mm, 607 mm, 557 mm, 807 mm, 207 mm, 1007 mm, 357 mm, 457 mm, 507 mm
Force en poussant
1731 daN
Pression maximum
180 bar
Diamètre de la tige
35 mm

en savoir plus

Veuillez trouver les caractéristiques de nos vérins hydrauliques sans fixations, avec le tableau et le schéma ci-dessous.

Ø tige Course EAF* U Ø R G H
35 100 207 22 55 M18X1,5 18
35 150 257 22 55 M18X1,5 18
35 200 307 22 55 M18X1,5 18
35 250 357 22 55 M18X1,5 18
35 300 407 22 55 M18X1,5 18
35 350 457 22 55 M18X1,5 18
35 400 507 22 55 M18X1,5 18
35 450 557 22 55 M18X1,5 18
35 500 607 22 55 M18X1,5 18
35 600 707 22 55 M18X1,5 18
35 700 807 22 55 M18X1,5 18
35 800 907 22 55 M18X1,5 18
35 900 1007 22 55 M18X1,5 18
35 1000 1107 22 55 M18X1,5 18

Schéma vérins simple effet sans fixations

Pour réaliser une soudure correcte du vérin, procéder comme suit :

  • Pour faciliter le montage des éléments de fixation, nos tiges sont équipées d’un chanfrein de soudage et les vérins d’un perçage pour goupille de serrage du côté de la tige et du fond.
  • Sortir complètement la tige, afin de ne pas endommager les joints de pistons et de guidage à cause de la chaleur  démonter le vérin si nécessaire.
  • Couvrir/protéger la couche de chrome de la tige contre les projections de soudure.
  • Placer les fixations de façon symétrique à l’axe, de façon à ne pas exercer de force de flexion sur la tige.
  • Toujours mettre la mise à la terre du côté de la tige ou du fond du composant contre lequel vous allez souder (par exemple pour la fixation de la tige au niveau de l’œil de la tige ! Pas au niveau du fût du vérin, car cela peut entraîner l’apparition d’un arc électrique avec des dommages des points de soudage sur la bande de roulement de la tige, le guidage, la bande de roulement du vérin et le piston)

Composants des vérins standard simple effet (Matériaux) :

  • Tige (Acier 18 MNV5)
  • Guidage de tige (Fonte grise GG 25)
  • Filetage de raccordement (Acier ST 52-3)
  • Fût du vérin (Acier ST 52-3)
  • Fond du vérin (Acier ST 52-3)
  • Ecrou de blocage (DIN 985-8ZN)
  • Joint TPM (NBR/Polyester/Elastomere/Polyacetal)
  • Joint torique (NBR)
  • Joint U (NBR/Polyurethane)
  • Joint déflecteur (NBR/Polyurethane)
