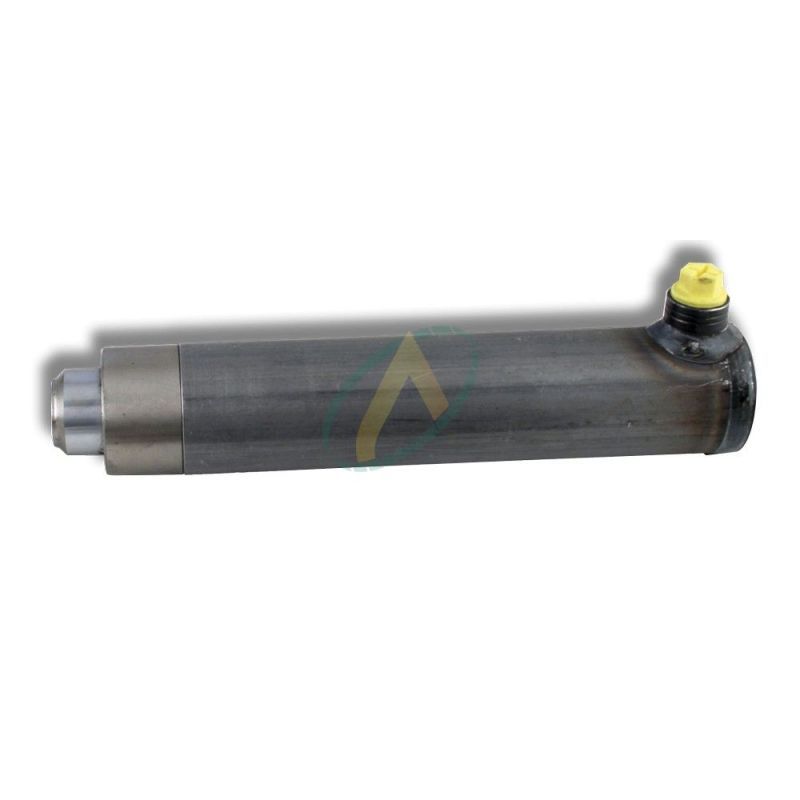

Vérin simple effet sans fixation standard tige 45 mm

209,67 € HT

Sans taxe

En Stock

Choisissez la course que vous souhaitez et ajouter votre vérin hydraulique simple effet sans fixation au panier.

Pression de service : 180 bar

Corps : Non peint

Fluide hydraulique : Huile minérale

Vitesse de piston max : 0,5 m/s

Livraison prévue à partir du 28/10/2020

Fiche technique

Diamètre de la tige45 mm
Orifice AM18X150
Température de fonctionnement-30°C à +90°C
Type d'huileMinérale
Diamètre du fût65 mm
Entraxe ferme214 mm, 264 mm, 314 mm, 364 mm, 414 mm, 464 mm, 514 mm, 564 mm, 614 mm, 665 mm, 714 mm, 814 mm, 914 mm, 1014 mm, 1114 mm
Force en poussant2880 daN
Pression maximum180 bar

En savoir plus

Veuillez trouver les caractéristiques de nos vérins hydrauliques sans fixations, avec le tableau et le schéma ci-dessous.

Ø tigeCourseEAF*UØ RGH
451002122265M18X1,518
451502622265M18X1,518
452003122265M18X1,518
452503622265M18X1,518
453004122265M18X1,518
453504622265M18X1,518
454005122265M18X1,518
454505622265M18X1,518
455006122265M18X1,518
456007122265M18X1,518
457008122265M18X1,518
458009122265M18X1,518
4590010122265M18X1,518
45100011122265M18X1,518

Schéma vérins simple effet sans fixations

Pour réaliser une soudure correcte du vérin, procéder comme suit :

  • Pour faciliter le montage des éléments de fixation, nos tiges sont équipées d’un chanfrein de soudage et les vérins d’un perçage pour goupille de serrage du côté de la tige et du fond.
  • Sortir complètement la tige, afin de ne pas endommager les joints de pistons et de guidage à cause de la chaleur  démonter le vérin si nécessaire.
  • Couvrir/protéger la couche de chrome de la tige contre les projections de soudure.
  • Placer les fixations de façon symétrique à l’axe, de façon à ne pas exercer de force de flexion sur la tige.
  • Toujours mettre la mise à la terre du côté de la tige ou du fond du composant contre lequel vous allez souder (par exemple pour la fixation de la tige au niveau de l’œil de la tige ! Pas au niveau du fût du vérin, car cela peut entraîner l’apparition d’un arc électrique avec des dommages des points de soudage sur la bande de roulement de la tige, le guidage, la bande de roulement du vérin et le piston)

Composants des vérins standard simple effet (Matériaux) :

  • Tige (Acier 18 MNV5)
  • Guidage de tige (Fonte grise GG 25)
  • Filetage de raccordement (Acier ST 52-3)
  • Fût du vérin (Acier ST 52-3)
  • Fond du vérin (Acier ST 52-3)
  • Ecrou de blocage (DIN 985-8ZN)
  • Joint TPM (NBR/Polyester/Elastomere/Polyacetal)
  • Joint torique (NBR)
  • Joint U (NBR/Polyurethane)
  • Joint déflecteur (NBR/Polyurethane)
