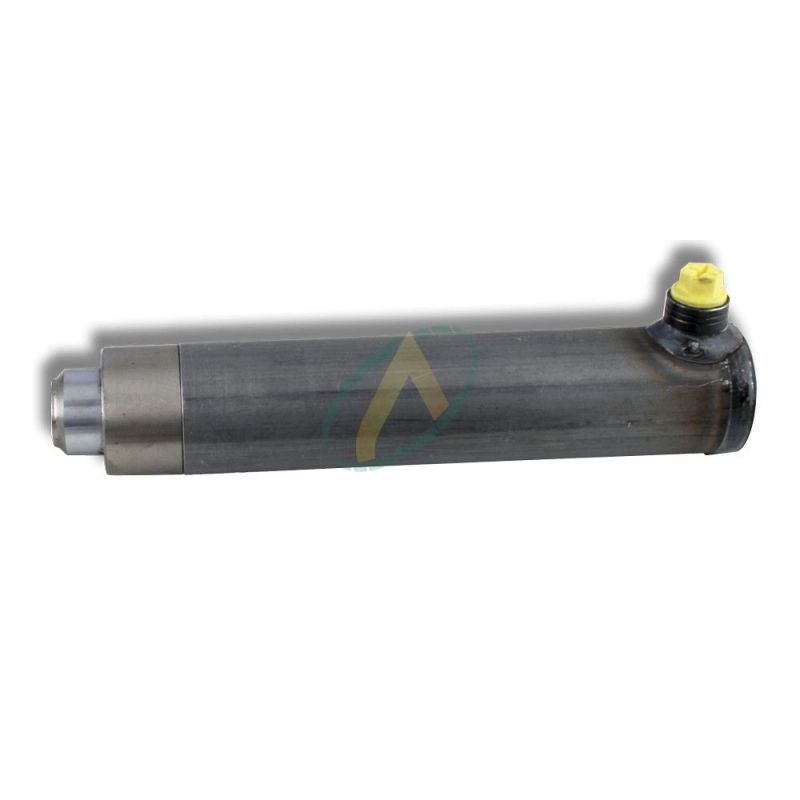

Vérin simple effet sans fixation standard tige 50 mm

Choisissez la course que vous souhaitez et ajouter votre vérin hydraulique simple effet sans fixation au panier.

Pression de service : 180 bar

Corps : Non peint

Fluide hydraulique : Huile minérale

Vitesse de piston max : 0,5 m/s

Référence :
235,45 € HT 282,54 € TTC
Indisponible

Garantie satisfait ou remboursé Livraison offerte à partir de 50€ HT en Colissimo Imprimer la fiche produit
0803093

Fiche technique

Orifice A
M18X150
Température de fonctionnement
-30°C à +90°C
Type d'huile
Minérale
Diamètre du fût
70 mm
Entraxe ferme
669 mm, 319 mm, 819 mm, 419 mm, 1019 mm, 519 mm, 619 mm, 269 mm, 719 mm, 369 mm, 919 mm, 469 mm, 1119 mm, 569 mm, 219 mm
Force en poussant
3532 daN
Pression maximum
180 bar
Diamètre de la tige
50 mm

en savoir plus

Veuillez trouver les caractéristiques de nos vérins hydrauliques sans fixations, avec le tableau et le schéma ci-dessous.

Ø tige Course EAF* U Ø R G H
50 100 219 22 70 M18X1,5 18
50 150 269 22 70 M18X1,5 18
50 200 319 22 70 M18X1,5 18
50 250 369 22 70 M18X1,5 18
50 300 419 22 70 M18X1,5 18
50 350 469 22 70 M18X1,5 18
50 400 519 22 70 M18X1,5 18
50 450 569 22 70 M18X1,5 18
50 500 619 22 70 M18X1,5 18
50 550 669 22 70 M18X1,5 18
50 600 719 22 70 M18X1,5 18
50 700 819 22 70 M18X1,5 18
50 800 919 22 70 M18X1,5 18
50 900 1019 22 70 M18X1,5 18
50 1000 1119 22 70 M18X1,5 18

Schéma vérins simple effet sans fixations

Pour réaliser une soudure correcte du vérin, procéder comme suit :

  • Pour faciliter le montage des éléments de fixation, nos tiges sont équipées d’un chanfrein de soudage et les vérins d’un perçage pour goupille de serrage du côté de la tige et du fond.
  • Sortir complètement la tige, afin de ne pas endommager les joints de pistons et de guidage à cause de la chaleur  démonter le vérin si nécessaire.
  • Couvrir/protéger la couche de chrome de la tige contre les projections de soudure.
  • Placer les fixations de façon symétrique à l’axe, de façon à ne pas exercer de force de flexion sur la tige.
  • Toujours mettre la mise à la terre du côté de la tige ou du fond du composant contre lequel vous allez souder (par exemple pour la fixation de la tige au niveau de l’œil de la tige ! Pas au niveau du fût du vérin, car cela peut entraîner l’apparition d’un arc électrique avec des dommages des points de soudage sur la bande de roulement de la tige, le guidage, la bande de roulement du vérin et le piston)

Composants des vérins standard simple effet (Matériaux) :

  • Tige (Acier 18 MNV5)
  • Guidage de tige (Fonte grise GG 25)
  • Filetage de raccordement (Acier ST 52-3)
  • Fût du vérin (Acier ST 52-3)
  • Fond du vérin (Acier ST 52-3)
  • Ecrou de blocage (DIN 985-8ZN)
  • Joint TPM (NBR/Polyester/Elastomere/Polyacetal)
  • Joint torique (NBR)
  • Joint U (NBR/Polyurethane)
  • Joint déflecteur (NBR/Polyurethane)
