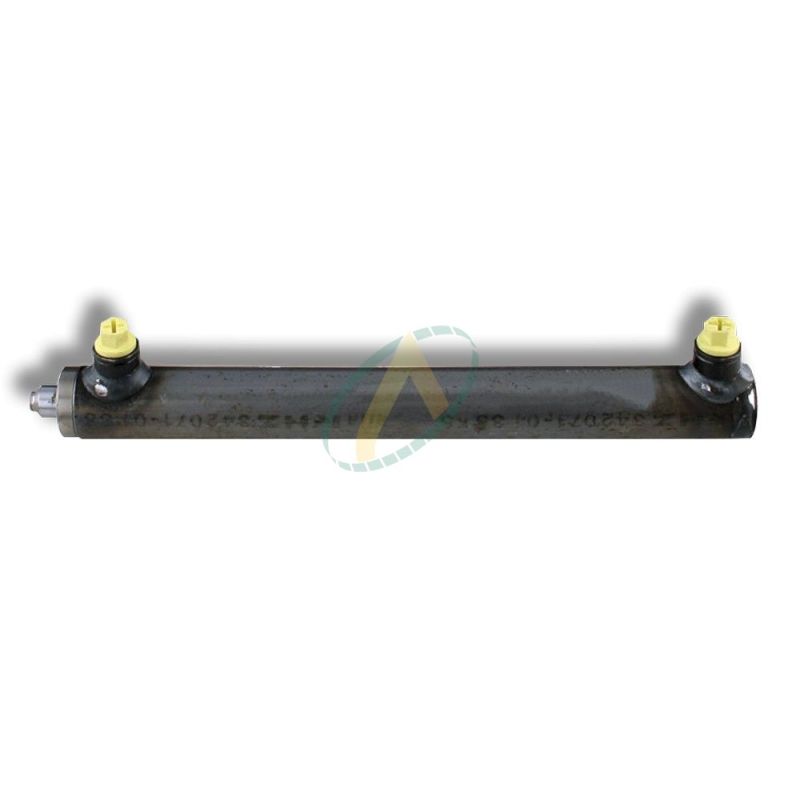

Vérin double effet sans fixation standard tige 20 mm et piston 35 mm

Choisissez la course que vous souhaitez et ajouter votre vérin hydraulique double effet sans fixation au panier.

Pression de service : 180 bar

Corps : Non peint

Fluide hydraulique : Huile minérale

Vitesse de piston max : 0,5 m/s

Référence :
138,34 € HT 166,01 € TTC
Indisponible

Garantie satisfait ou remboursé Livraison offerte à partir de 50€ HT en Colissimo Imprimer la fiche produit
0804021

Fiche technique

Orifice A
1/4 BSP
Orifice B
1/4 BSP
Température de fonctionnement
-30°C à +90°C
Type d'huile
Minérale
Diamètre du piston
35 mm
Diamètre du fût
45 mm
Entraxe ferme
830 mm, 480 mm, 580 mm, 630 mm, 280 mm, 230 mm, 730 mm, 790 mm, 930 mm, 1030 mm, 1130 mm, 1230 mm, 680 mm, 530 mm, 330 mm, 380 mm, 430 mm, 1630 mm
Force en poussant
1731 daN
Force en tirant
1166 daN
Pression maximum
180 bar
Diamètre de la tige
20 mm

en savoir plus

Veuillez trouver les caractéristiques de nos vérins hydrauliques sans fixations, avec le tableau et le schéma ci-dessous.

Ø tige Ø piston Course EAF U Ø R G H
20 35 100 230 22 45 1/4 16
20 35 150 280 22 45 1/4 16
20 35 200 330 22 45 1/4 16
20 35 250 380 22 45 1/4 16
20 35 300 430 22 45 1/4 16
20 35 350 480 22 45 1/4 16
20 35 400 530 22 45 1/4 16
20 35 450 580 22 45 1/4 16
20 35 500 630 22 45 1/4 16
20 35 550 680 22 45 1/4 16
20 35 600 730 22 45 1/4 16
20 35 650 780 22 45 1/4 16
20 35 700 830 22 45 1/4 16
20 35 800 930 22 45 1/4 16
20 35 900 1030 22 45 1/4 16
20 35 1000 1130 22 45 1/4 16
20 35 1100 1230 22 45 1/4 16

Schéma vérins simple effet sans fixations

Pour réaliser une soudure correcte du vérin, procéder comme suit :

  • Pour faciliter le montage des éléments de fixation, nos tiges sont équipées d’un chanfrein de soudage et les vérins d’un perçage pour goupille de serrage du côté de la tige et du fond.
  • Sortir complètement la tige, afin de ne pas endommager les joints de pistons et de guidage à cause de la chaleur  démonter le vérin si nécessaire.
  • Couvrir/protéger la couche de chrome de la tige contre les projections de soudure.
  • Placer les fixations de façon symétrique à l’axe, de façon à ne pas exercer de force de flexion sur la tige.
  • Toujours mettre la mise à la terre du côté de la tige ou du fond du composant contre lequel vous allez souder (par exemple pour la fixation de la tige au niveau de l’œil de la tige ! Pas au niveau du fût du vérin, car cela peut entraîner l’apparition d’un arc électrique avec des dommages des points de soudage sur la bande de roulement de la tige, le guidage, la bande de roulement du vérin et le piston)

Composants des vérins standard simple effet (Matériaux) :

  • Tige (Acier 18 MNV5)
  • Guidage de tige (Fonte grise GG 25)
  • Filetage de raccordement (Acier ST 52-3)
  • Fût du vérin (Acier ST 52-3)
  • Fond du vérin (Acier ST 52-3)
  • Ecrou de blocage (DIN 985-8ZN)
  • Joint TPM (NBR/Polyester/Elastomere/Polyacetal)
  • Joint torique (NBR)
  • Joint U (NBR/Polyurethane)
  • Joint déflecteur (NBR/Polyurethane)
