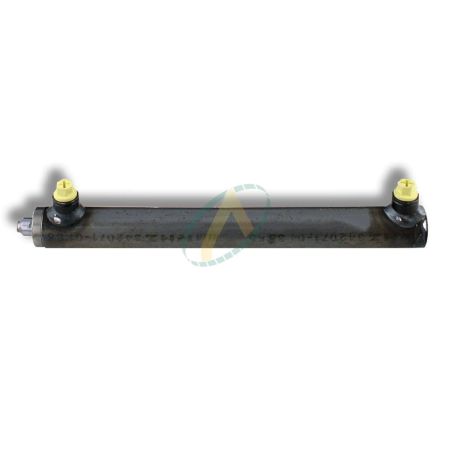

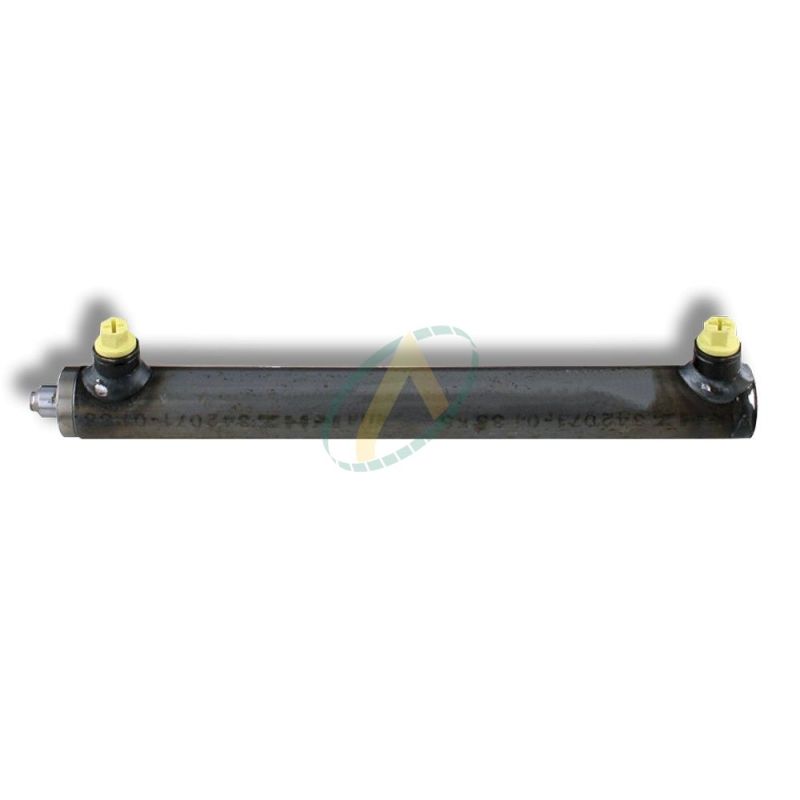

Vérin double effet sans fixation standard tige 20 mm et piston 40 mm

137,72 € HT

Sans taxe

En Stock

Choisissez la course que vous souhaitez et ajouter votre vérin hydraulique double effet sans fixation au panier.

Pression de service : 180 bar

Corps : Non peint

Fluide hydraulique : Huile minérale

Vitesse de piston max : 0,5 m/s

Livraison prévue à partir du 30/10/2020

Fiche technique

Diamètre de la tige20 mm
Orifice A1/4 BSP
Orifice B1/4 BSP
Température de fonctionnement-30°C à +90°C
Type d'huileMinérale
Diamètre du piston40 mm
Diamètre du fût50 mm
Entraxe ferme180 mm, 190 mm, 230 mm, 280 mm, 330 mm, 380 mm, 430 mm, 480 mm, 530 mm, 580 mm, 630 mm, 680 mm, 730 mm, 780 mm, 830 mm, 930 mm, 1030 mm, 1130 mm
Force en poussant2261 daN
Force en tirant1696 daN
Pression maximum180 bar

En savoir plus

Veuillez trouver les caractéristiques de nos vérins hydrauliques sans fixations, avec le tableau et le schéma ci-dessous.

Ø tigeØ pistonCourseEAFUØ RGH
20405018022501/416
204010023022501/416
204015028022501/416
204020033022501/416
204025038022501/416
204030043022501/416
204035048022501/416
204040053022501/416
204045058022501/416
204050063022501/416
204055068022501/416
204060073022501/416
204065078022501/416
204070083022501/416
204080093022501/416
2040900103022501/416
20401000113022501/416

Schéma vérins simple effet sans fixations

Pour réaliser une soudure correcte du vérin, procéder comme suit :

  • Pour faciliter le montage des éléments de fixation, nos tiges sont équipées d’un chanfrein de soudage et les vérins d’un perçage pour goupille de serrage du côté de la tige et du fond.
  • Sortir complètement la tige, afin de ne pas endommager les joints de pistons et de guidage à cause de la chaleur  démonter le vérin si nécessaire.
  • Couvrir/protéger la couche de chrome de la tige contre les projections de soudure.
  • Placer les fixations de façon symétrique à l’axe, de façon à ne pas exercer de force de flexion sur la tige.
  • Toujours mettre la mise à la terre du côté de la tige ou du fond du composant contre lequel vous allez souder (par exemple pour la fixation de la tige au niveau de l’œil de la tige ! Pas au niveau du fût du vérin, car cela peut entraîner l’apparition d’un arc électrique avec des dommages des points de soudage sur la bande de roulement de la tige, le guidage, la bande de roulement du vérin et le piston)

Composants des vérins standard simple effet (Matériaux) :

  • Tige (Acier 18 MNV5)
  • Guidage de tige (Fonte grise GG 25)
  • Filetage de raccordement (Acier ST 52-3)
  • Fût du vérin (Acier ST 52-3)
  • Fond du vérin (Acier ST 52-3)
  • Ecrou de blocage (DIN 985-8ZN)
  • Joint TPM (NBR/Polyester/Elastomere/Polyacetal)
  • Joint torique (NBR)
  • Joint U (NBR/Polyurethane)
  • Joint déflecteur (NBR/Polyurethane)
