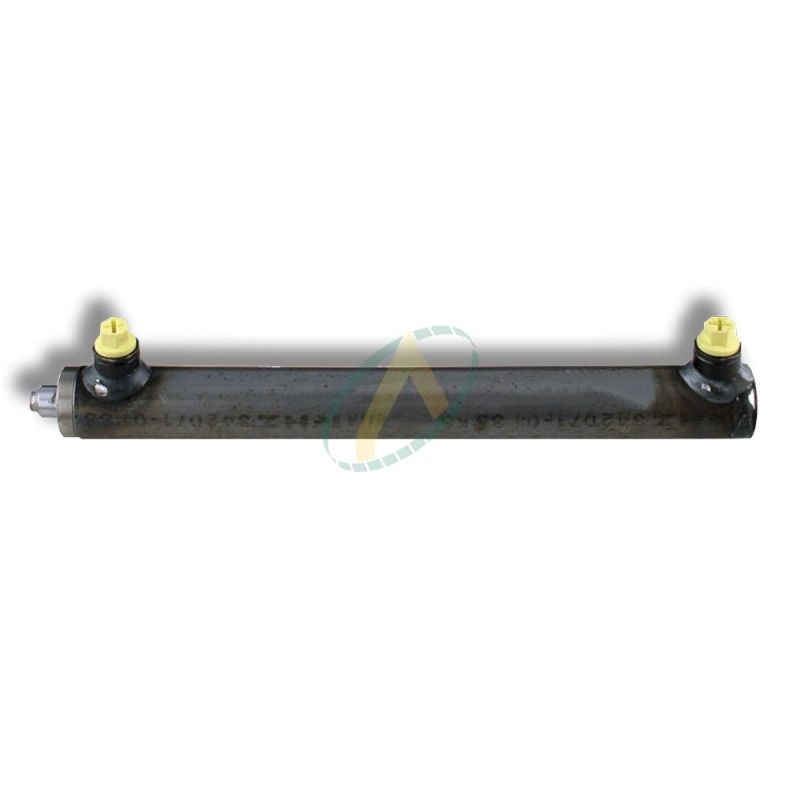

Vérin double effet sans fixation standard tige 25 mm et piston 40 mm

Choisissez la course que vous souhaitez et ajouter votre vérin hydraulique double effet sans fixation au panier.

Pression de service : 180 bar

Corps : Non peint

Fluide hydraulique : Huile minérale

Vitesse de piston max : 0,5 m/s

Référence :
144,46 € HT 173,35 € TTC
En Stock
local_shipping Livraison prévue à partir du 11/05/2021

Garantie satisfait ou remboursé Livraison offerte à partir de 50€ HT en Colissimo Imprimer la fiche produit
0804055

Fiche technique

Orifice A
1/4 BSP
Orifice B
1/4 BSP
Température de fonctionnement
-30°C à +90°C
Type d'huile
Minérale
Diamètre du piston
40 mm
Diamètre du fût
50 mm
Entraxe ferme
680 mm, 830 mm, 480 mm, 580 mm, 630 mm, 280 mm, 230 mm, 730 mm, 930 mm, 1030 mm, 1130 mm, 530 mm, 430 mm, 330 mm, 380 mm, 780 mm
Force en poussant
2261 daN
Force en tirant
1378 daN
Pression maximum
180 bar
Diamètre de la tige
25 mm

en savoir plus

Veuillez trouver les caractéristiques de nos vérins hydrauliques sans fixations, avec le tableau et le schéma ci-dessous.

Ø tige Ø piston Course EAF U Ø R G H
25 40 100 230 22 50 1/4 16
25 40 150 280 22 50 1/4 16
25 40 200 330 22 50 1/4 16
25 40 250 380 22 50 1/4 16
25 40 300 430 22 50 1/4 16
25 40 350 480 22 50 1/4 16
25 40 400 530 22 50 1/4 16
25 40 450 580 22 50 1/4 16
25 40 500 630 22 50 1/4 16
25 40 550 680 22 50 1/4 16
25 40 600 730 22 50 1/4 16
25 40 650 780 22 50 1/4 16
25 40 700 830 22 50 1/4 16
25 40 800 930 22 50 1/4 16
25 40 900 1030 22 50 1/4 16
25 40 1000 1130 22 50 1/4 16

Schéma vérins simple effet sans fixations

Pour réaliser une soudure correcte du vérin, procéder comme suit :

  • Pour faciliter le montage des éléments de fixation, nos tiges sont équipées d’un chanfrein de soudage et les vérins d’un perçage pour goupille de serrage du côté de la tige et du fond.
  • Sortir complètement la tige, afin de ne pas endommager les joints de pistons et de guidage à cause de la chaleur  démonter le vérin si nécessaire.
  • Couvrir/protéger la couche de chrome de la tige contre les projections de soudure.
  • Placer les fixations de façon symétrique à l’axe, de façon à ne pas exercer de force de flexion sur la tige.
  • Toujours mettre la mise à la terre du côté de la tige ou du fond du composant contre lequel vous allez souder (par exemple pour la fixation de la tige au niveau de l’œil de la tige ! Pas au niveau du fût du vérin, car cela peut entraîner l’apparition d’un arc électrique avec des dommages des points de soudage sur la bande de roulement de la tige, le guidage, la bande de roulement du vérin et le piston)

Composants des vérins standard simple effet (Matériaux) :

  • Tige (Acier 18 MNV5)
  • Guidage de tige (Fonte grise GG 25)
  • Filetage de raccordement (Acier ST 52-3)
  • Fût du vérin (Acier ST 52-3)
  • Fond du vérin (Acier ST 52-3)
  • Ecrou de blocage (DIN 985-8ZN)
  • Joint TPM (NBR/Polyester/Elastomere/Polyacetal)
  • Joint torique (NBR)
  • Joint U (NBR/Polyurethane)
  • Joint déflecteur (NBR/Polyurethane)
