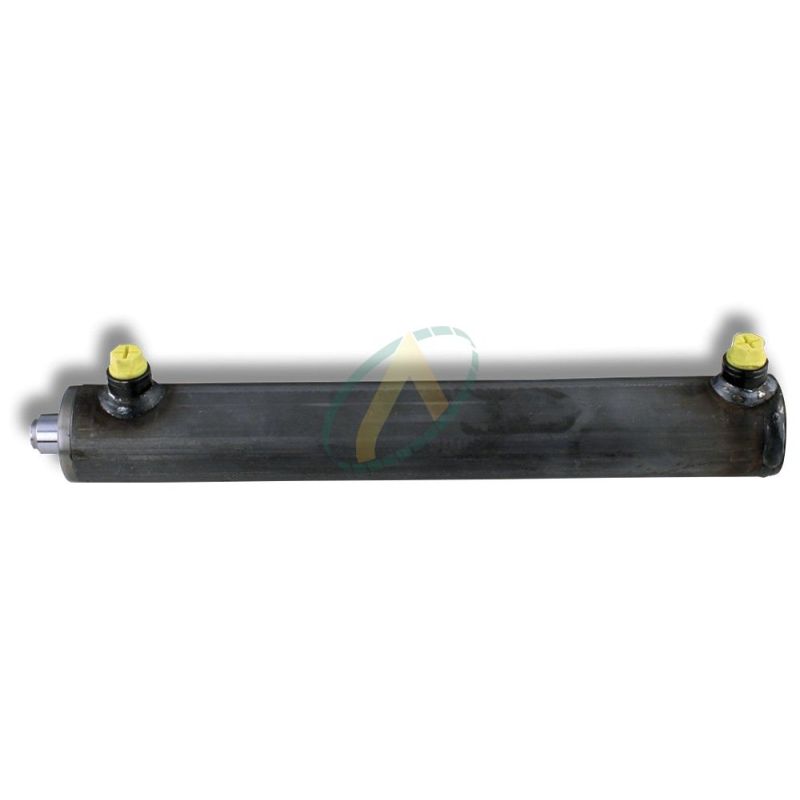

Vérin double effet sans fixation standard tige 30 mm et piston 70 mm

Choisissez la course que vous souhaitez et ajouter votre vérin hydraulique double effet sans fixation au panier.

Pression de service : 180 bar

Corps : Non peint

Fluide hydraulique : Huile minérale

Vitesse de piston max : 0,5 m/s

Référence :
205,36 € HT 246,43 € TTC
Indisponible

Garantie satisfait ou remboursé Livraison offerte à partir de 50€ HT en Colissimo Imprimer la fiche produit
0804124

Fiche technique

Orifice A
3/8 BSP
Orifice B
3/8 BSP
Température de fonctionnement
-30°C à +90°C
Type d'huile
Minérale
Diamètre du piston
70 mm
Diamètre du fût
80 mm
Entraxe ferme
510 mm, 810 mm, 910 mm, 860 mm, 260 mm, 310 mm, 610 mm, 660 mm, 760 mm, 960 mm, 1060 mm, 410 mm, 710 mm, 560 mm, 360 mm, 460 mm, 1160 mm
Force en poussant
6927 daN
Force en tirant
5656 daN
Pression maximum
180 bar
Diamètre de la tige
30 mm

en savoir plus

Veuillez trouver les caractéristiques de nos vérins hydrauliques sans fixations, avec le tableau et le schéma ci-dessous.

Ø tige Ø piston Course EAF U Ø R G H
30 70 100 260 23 80 3/8 17
30 70 150 310 23 80 3/8 17
30 70 200 360 23 80 3/8 17
30 70 250 410 23 80 3/8 17
30 70 300 460 23 80 3/8 17
30 70 350 510 23 80 3/8 17
30 70 400 560 23 80 3/8 17
30 70 450 610 23 80 3/8 17
30 70 500 660 23 80 3/8 17
30 70 550 710 23 80 3/8 17
30 70 600 760 23 80 3/8 17
30 70 650 810 23 80 3/8 17
30 70 700 860 23 80 3/8 17
30 70 750 910 23 80 3/8 17
30 70 800 960 23 80 3/8 17
30 70 900 1060 23 80 3/8 17
30 70 1000 1160 23 80 3/8 17

Schéma vérins simple effet sans fixations

Pour réaliser une soudure correcte du vérin, procéder comme suit :

  • Pour faciliter le montage des éléments de fixation, nos tiges sont équipées d’un chanfrein de soudage et les vérins d’un perçage pour goupille de serrage du côté de la tige et du fond.
  • Sortir complètement la tige, afin de ne pas endommager les joints de pistons et de guidage à cause de la chaleur  démonter le vérin si nécessaire.
  • Couvrir/protéger la couche de chrome de la tige contre les projections de soudure.
  • Placer les fixations de façon symétrique à l’axe, de façon à ne pas exercer de force de flexion sur la tige.
  • Toujours mettre la mise à la terre du côté de la tige ou du fond du composant contre lequel vous allez souder (par exemple pour la fixation de la tige au niveau de l’œil de la tige ! Pas au niveau du fût du vérin, car cela peut entraîner l’apparition d’un arc électrique avec des dommages des points de soudage sur la bande de roulement de la tige, le guidage, la bande de roulement du vérin et le piston)

Composants des vérins standard simple effet (Matériaux) :

  • Tige (Acier 18 MNV5)
  • Guidage de tige (Fonte grise GG 25)
  • Filetage de raccordement (Acier ST 52-3)
  • Fût du vérin (Acier ST 52-3)
  • Fond du vérin (Acier ST 52-3)
  • Ecrou de blocage (DIN 985-8ZN)
  • Joint TPM (NBR/Polyester/Elastomere/Polyacetal)
  • Joint torique (NBR)
  • Joint U (NBR/Polyurethane)
  • Joint déflecteur (NBR/Polyurethane)
