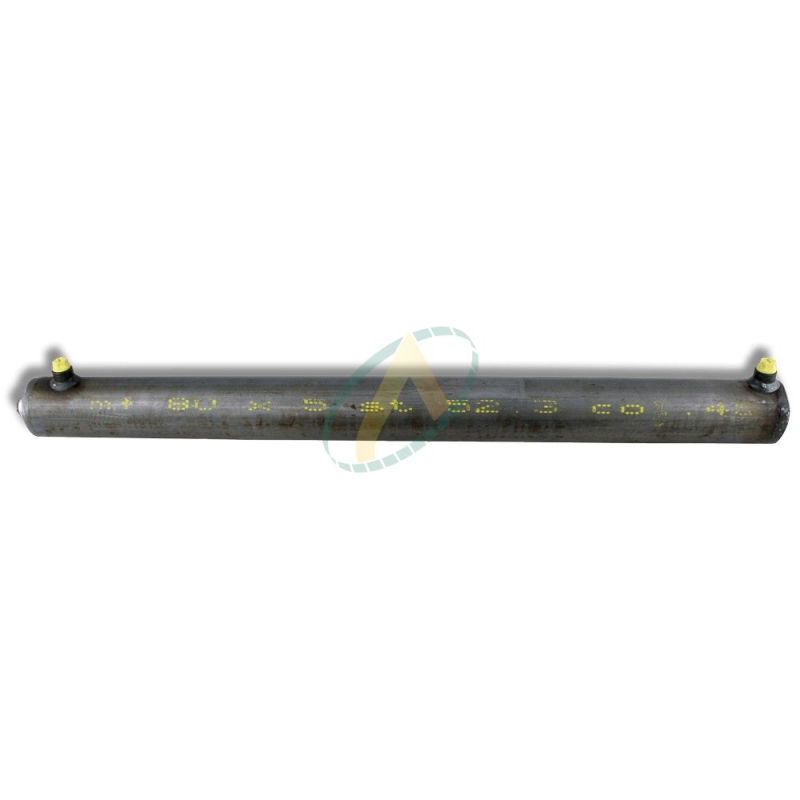

Vérin double effet sans fixation standard tige 50 mm et piston 90 mm

Choisissez la course que vous souhaitez et ajouter votre vérin hydraulique double effet sans fixation au panier.

Pression de service : 180 bar

Corps : Non peint

Fluide hydraulique : Huile minérale

Vitesse de piston max : 0,5 m/s

Référence :
357,64 € HT 429,17 € TTC
Indisponible

Garantie satisfait ou remboursé Livraison offerte à partir de 50€ HT en Colissimo Imprimer la fiche produit
0804264

Fiche technique

Orifice A
1/2 BSP
Orifice B
1/2 BSP
Température de fonctionnement
-30°C à +90°C
Type d'huile
Minérale
Diamètre du piston
90 mm
Diamètre du fût
105 mm
Entraxe ferme
580 mm, 280 mm, 380 mm, 780 mm, 530 mm, 980 mm, 480 mm, 1180 mm, 630 mm, 330 mm, 730 mm, 430 mm, 880 mm, 680 mm, 1080 mm
Force en poussant
11452 daN
Force en tirant
7913daN
Pression maximum
180 bar
Diamètre de la tige
50 mm

en savoir plus

Veuillez trouver les caractéristiques de nos vérins hydrauliques sans fixations, avec le tableau et le schéma ci-dessous.

Ø tige Ø piston Course EAF U Ø R G H
50 90 100 280 54 105 1/2 18
50 90 150 330 54 105 1/2 18
50 90 200 380 54 105 1/2 18
50 90 250 430 54 105 1/2 18
50 90 300 480 54 105 1/2 18
50 90 350 530 54 105 1/2 18
50 90 400 580 54 105 1/2 18
50 90 450 630 54 105 1/2 18
50 90 500 680 54 105 1/2 18
50 90 550 730 54 105 1/2 18
50 90 600 780 54 105 1/2 18
50 90 700 880 54 105 1/2 18
50 90 800 980 54 105 1/2 18
50 90 900 1080 54 105 1/2 18
50 90 1000 1180 54 105 1/2 18

Schéma vérins simple effet sans fixations

Pour réaliser une soudure correcte du vérin, procéder comme suit :

  • Pour faciliter le montage des éléments de fixation, nos tiges sont équipées d’un chanfrein de soudage et les vérins d’un perçage pour goupille de serrage du côté de la tige et du fond.
  • Sortir complètement la tige, afin de ne pas endommager les joints de pistons et de guidage à cause de la chaleur  démonter le vérin si nécessaire.
  • Couvrir/protéger la couche de chrome de la tige contre les projections de soudure.
  • Placer les fixations de façon symétrique à l’axe, de façon à ne pas exercer de force de flexion sur la tige.
  • Toujours mettre la mise à la terre du côté de la tige ou du fond du composant contre lequel vous allez souder (par exemple pour la fixation de la tige au niveau de l’œil de la tige ! Pas au niveau du fût du vérin, car cela peut entraîner l’apparition d’un arc électrique avec des dommages des points de soudage sur la bande de roulement de la tige, le guidage, la bande de roulement du vérin et le piston)

Composants des vérins standard simple effet (Matériaux) :

  • Tige (Acier 18 MNV5)
  • Guidage de tige (Fonte grise GG 25)
  • Filetage de raccordement (Acier ST 52-3)
  • Fût du vérin (Acier ST 52-3)
  • Fond du vérin (Acier ST 52-3)
  • Ecrou de blocage (DIN 985-8ZN)
  • Joint TPM (NBR/Polyester/Elastomere/Polyacetal)
  • Joint torique (NBR)
  • Joint U (NBR/Polyurethane)
  • Joint déflecteur (NBR/Polyurethane)
