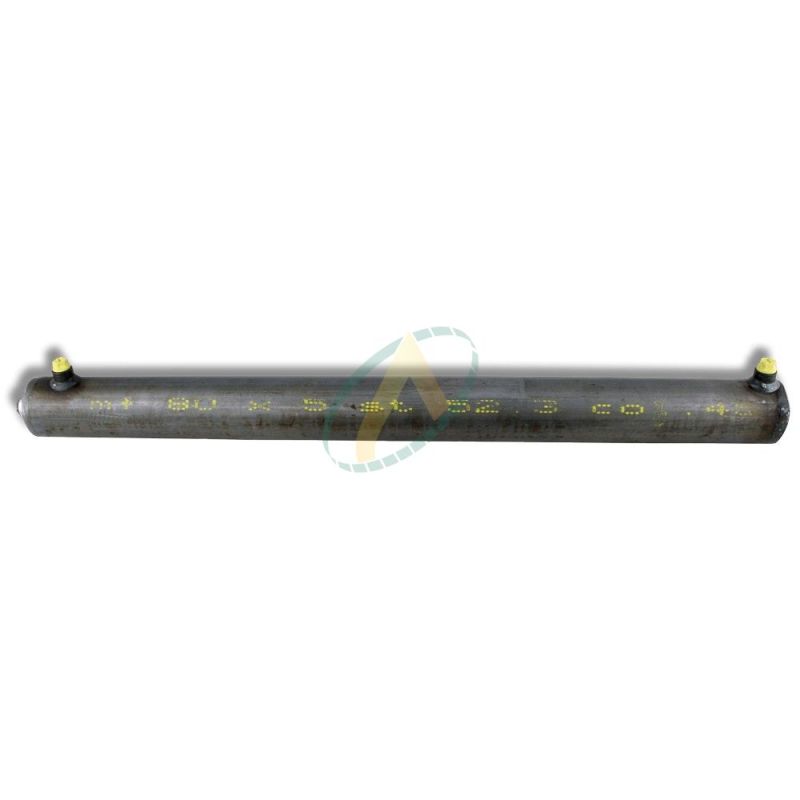

Vérin double effet sans fixation standard tige 50 mm et piston 100 mm

375,84 € HT

Sans taxe

Indisponible

Choisissez la course que vous souhaitez et ajouter votre vérin hydraulique double effet sans fixation au panier.

Pression de service : 180 bar

Corps : Non peint

Fluide hydraulique : Huile minérale

Vitesse de piston max : 0,5 m/s

Fiche technique

Diamètre de la tige	50 mm
Orifice A	1/2 BSP
Orifice B	1/2 BSP
Température de fonctionnement	-30°C à +90°C
Type d'huile	Minérale
Diamètre du piston	100 mm
Diamètre du fût	115 mm
Entraxe ferme	310 mm, 360 mm, 410 mm, 460 mm, 510 mm, 560 mm, 610 mm, 660 mm, 710 mm, 760 mm, 810 mm, 860 mm, 910 mm, 1010 mm, 1110 mm, 1210 mm, 1310 mm
Force en poussant	14137 daN
Force en tirant	10602 daN
Pression maximum	180 bar

En savoir plus

Veuillez trouver les caractéristiques de nos vérins hydrauliques sans fixations, avec le tableau et le schéma ci-dessous.

Ø tige	Ø piston	Course	EAF	U	Ø R	G	H
50	100	100	310	25	115	1/2	18
50	100	150	360	25	115	1/2	18
50	100	200	410	25	115	1/2	18
50	100	250	460	25	115	1/2	18
50	100	300	510	25	115	1/2	18
50	100	350	560	25	115	1/2	18
50	100	400	610	25	115	1/2	18
50	100	450	660	25	115	1/2	18
50	100	500	710	25	115	1/2	18
50	100	550	760	25	115	1/2	18
50	100	600	810	25	115	1/2	18
50	100	650	860	25	115	1/2	18
50	100	700	910	25	115	1/2	18
50	100	800	1010	25	115	1/2	18
50	100	900	1110	25	115	1/2	18
50	100	1000	1210	25	115	1/2	18
50	100	1100	1310	25	115	1/2	18

Schéma vérins simple effet sans fixations

Pour réaliser une soudure correcte du vérin, procéder comme suit :

Pour faciliter le montage des éléments de fixation, nos tiges sont équipées d’un chanfrein de soudage et les vérins d’un perçage pour goupille de serrage du côté de la tige et du fond.
Sortir complètement la tige, afin de ne pas endommager les joints de pistons et de guidage à cause de la chaleur démonter le vérin si nécessaire.
Couvrir/protéger la couche de chrome de la tige contre les projections de soudure.
Placer les fixations de façon symétrique à l’axe, de façon à ne pas exercer de force de flexion sur la tige.
Toujours mettre la mise à la terre du côté de la tige ou du fond du composant contre lequel vous allez souder (par exemple pour la fixation de la tige au niveau de l’œil de la tige ! Pas au niveau du fût du vérin, car cela peut entraîner l’apparition d’un arc électrique avec des dommages des points de soudage sur la bande de roulement de la tige, le guidage, la bande de roulement du vérin et le piston)

Composants des vérins standard simple effet (Matériaux) :

Tige (Acier 18 MNV5)
Guidage de tige (Fonte grise GG 25)
Filetage de raccordement (Acier ST 52-3)
Fût du vérin (Acier ST 52-3)
Fond du vérin (Acier ST 52-3)
Ecrou de blocage (DIN 985-8ZN)
Joint TPM (NBR/Polyester/Elastomere/Polyacetal)
Joint torique (NBR)
Joint U (NBR/Polyurethane)
Joint déflecteur (NBR/Polyurethane)
