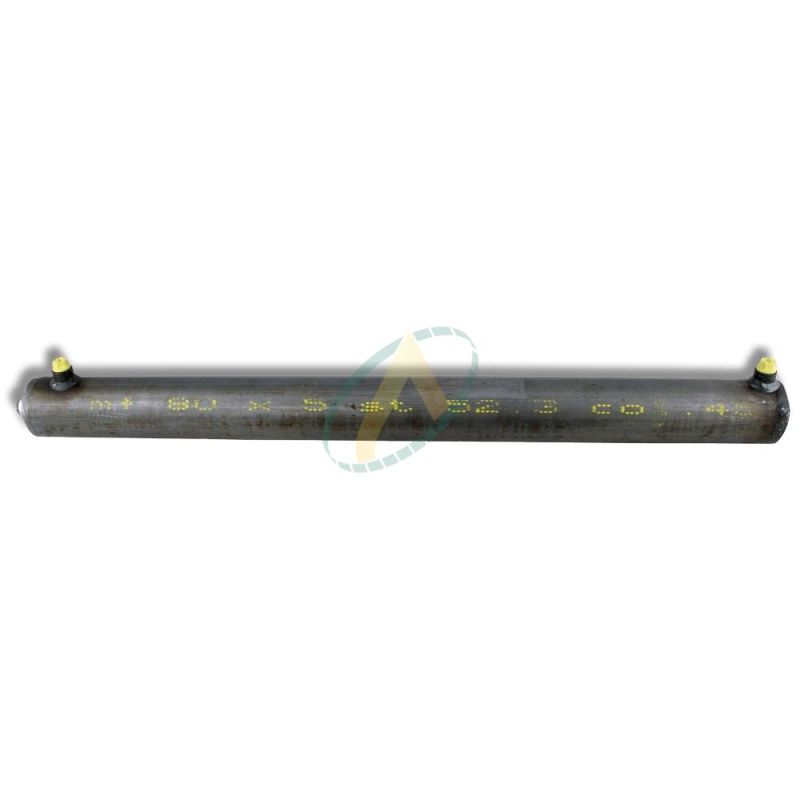

Vérin double effet sans fixation standard tige 60 mm et piston 100 mm

Choisissez la course que vous souhaitez et ajouter votre vérin hydraulique double effet sans fixation au panier.

Pression de service : 180 bar

Corps : Non peint

Fluide hydraulique : Huile minérale

Vitesse de piston max : 0,5 m/s

Référence :
417,58 € HT 501,10 € TTC
Derniers articles en stock
local_shipping Livraison prévue à partir du 22/01/2021

Garantie satisfait ou remboursé Livraison offerte à partir de 50€ HT en Colissimo Imprimer la fiche produit
0804296

Fiche technique

Orifice A
1/2 BSP
Orifice B
1/2 BSP
Température de fonctionnement
-30°C à +90°C
Type d'huile
Minérale
Diamètre du piston
100 mm
Diamètre du fût
115 mm
Entraxe ferme
810 mm, 1110 mm, 1010 mm, 460 mm, 1710 mm, 860 mm, 710 mm, 610 mm, 510 mm, 760 mm, 910 mm, 360 mm, 1410 mm, 1210 mm, 560 mm, 310 mm, 410 mm, 660 mm
Force en poussant
14137 daN
Force en tirant
9047 daN
Pression maximum
180 bar
Diamètre de la tige
60 mm

en savoir plus

Veuillez trouver les caractéristiques de nos vérins hydrauliques sans fixations, avec le tableau et le schéma ci-dessous.

Ø tige Ø piston Course EAF U Ø R G H
60 100 100 310 25 115 1/2 18
60 100 150 360 25 115 1/2 18
60 100 200 410 25 115 1/2 18
60 100 250 460 25 115 1/2 18
60 100 300 510 25 115 1/2 18
60 100 350 560 25 115 1/2 18
60 100 400 610 25 115 1/2 18
60 100 450 660 25 115 1/2 18
60 100 500 710 25 115 1/2 18
60 100 550 760 25 115 1/2 18
60 100 600 810 25 115 1/2 18
60 100 650 860 25 115 1/2 18
60 100 700 910 25 115 1/2 18
60 100 800 1010 25 115 1/2 18
60 100 900 1110 25 115 1/2 18
60 100 1000 1210 25 115 1/2 18
60 100 1200 1410 25 115 1/2 18
60 100 1500 1710 25 115 1/2 18

Schéma vérins simple effet sans fixations

Pour réaliser une soudure correcte du vérin, procéder comme suit :

  • Pour faciliter le montage des éléments de fixation, nos tiges sont équipées d’un chanfrein de soudage et les vérins d’un perçage pour goupille de serrage du côté de la tige et du fond.
  • Sortir complètement la tige, afin de ne pas endommager les joints de pistons et de guidage à cause de la chaleur  démonter le vérin si nécessaire.
  • Couvrir/protéger la couche de chrome de la tige contre les projections de soudure.
  • Placer les fixations de façon symétrique à l’axe, de façon à ne pas exercer de force de flexion sur la tige.
  • Toujours mettre la mise à la terre du côté de la tige ou du fond du composant contre lequel vous allez souder (par exemple pour la fixation de la tige au niveau de l’œil de la tige ! Pas au niveau du fût du vérin, car cela peut entraîner l’apparition d’un arc électrique avec des dommages des points de soudage sur la bande de roulement de la tige, le guidage, la bande de roulement du vérin et le piston)

Composants des vérins standard simple effet (Matériaux) :

  • Tige (Acier 18 MNV5)
  • Guidage de tige (Fonte grise GG 25)
  • Filetage de raccordement (Acier ST 52-3)
  • Fût du vérin (Acier ST 52-3)
  • Fond du vérin (Acier ST 52-3)
  • Ecrou de blocage (DIN 985-8ZN)
  • Joint TPM (NBR/Polyester/Elastomere/Polyacetal)
  • Joint torique (NBR)
  • Joint U (NBR/Polyurethane)
  • Joint déflecteur (NBR/Polyurethane)
