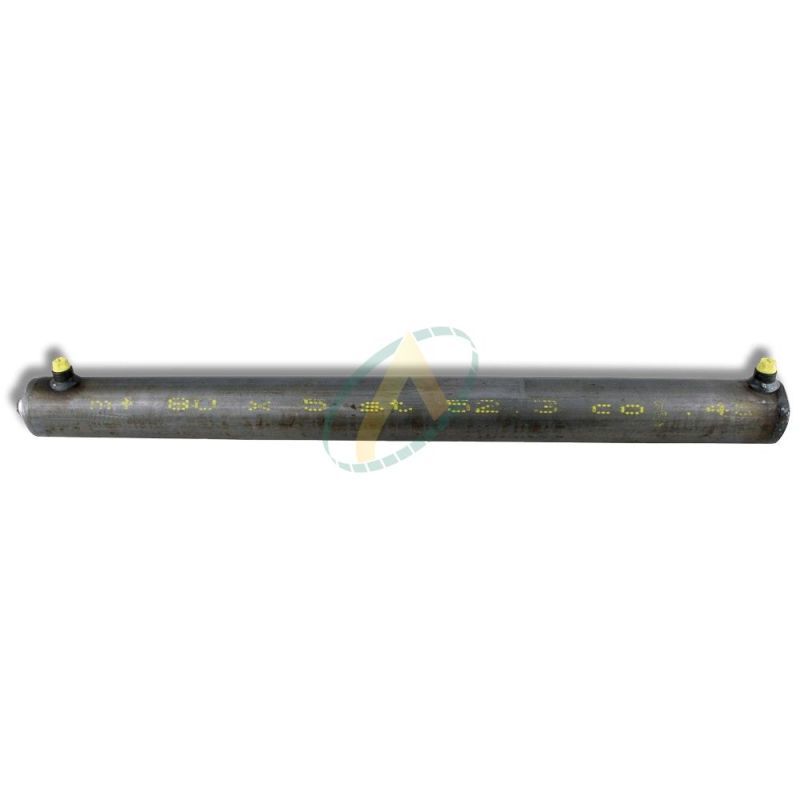

Vérin double effet - Tige ø60 mm - Piston ø100 mm - Sans fixation

Ce vérin hydraulique double effet possède une tige de diamètre 60mm ainsi qu'un piston de diamètre 100mm. Sans fixation, il vous faudra l'intégrer par vous même à votre système de levage.

Un vérin double effet vous permettra de contrôler la monter du vérin (levage) mais également sa descente et ainsi améliorer la précision du travail.

Configurez votre vérin hydraulique double effet en choisissant sa course pour l'ajouter au panier.

Référence : 0804296
565,80 € HT 678.96 € TTC
HT
Délai sur demande

MoyensDePaiements RemboursementGarantie satisfait ou remboursé LivraisonLivraison offerte à partir de 50€ HT en Colissimo ImprimerImprimer la fiche produit

accessoires

Fiche technique

Orifice A
1/2 BSP
Orifice B
1/2 BSP
Température de fonctionnement
-30°C à +90°C
Type d'huile
Minérale
Diamètre du piston
100 mm
Diamètre du fût
115 mm
Entraxe ferme
310 mm
360 mm
410 mm
460 mm
510 mm
560 mm
610 mm
660 mm
710 mm
760 mm
810 mm
860 mm
910 mm
1010 mm
1110 mm
1210 mm
1410 mm
1710 mm
Force en poussant
14137 daN
Force en tirant
9047 daN
Pression maximum
180 bar
Diamètre de la tige
60 mm

en savoir plus

Schéma & dimensions

Veuillez trouver les caractéristiques de nos vérins hydrauliques sans fixations, avec le tableau et le schéma ci-dessous.

Ø tige Ø piston Course EAF U Ø R G H
60 100 100 310 25 115 1/2 18
60 100 150 360 25 115 1/2 18
60 100 200 410 25 115 1/2 18
60 100 250 460 25 115 1/2 18
60 100 300 510 25 115 1/2 18
60 100 350 560 25 115 1/2 18
60 100 400 610 25 115 1/2 18
60 100 450 660 25 115 1/2 18
60 100 500 710 25 115 1/2 18
60 100 550 760 25 115 1/2 18
60 100 600 810 25 115 1/2 18
60 100 650 860 25 115 1/2 18
60 100 700 910 25 115 1/2 18
60 100 800 1010 25 115 1/2 18
60 100 900 1110 25 115 1/2 18
60 100 1000 1210 25 115 1/2 18
60 100 1200 1410 25 115 1/2 18
60 100 1500 1710 25 115 1/2 18
60 100 1700 1910 25 115 1/2 18

Schéma vérins simple effet sans fixations

Caractéristiques

Pour réaliser une soudure correcte du vérin, procéder comme suit :

  • Pour faciliter le montage des éléments de fixation, nos tiges sont équipées d’un chanfrein de soudage et les vérins d’un perçage pour goupille de serrage du côté de la tige et du fond.
  • Sortir complètement la tige, afin de ne pas endommager les joints de pistons et de guidage à cause de la chaleur  démonter le vérin si nécessaire.
  • Couvrir/protéger la couche de chrome de la tige contre les projections de soudure.
  • Placer les fixations de façon symétrique à l’axe, de façon à ne pas exercer de force de flexion sur la tige.
  • Toujours mettre la mise à la terre du côté de la tige ou du fond du composant contre lequel vous allez souder (par exemple pour la fixation de la tige au niveau de l’œil de la tige ! Pas au niveau du fût du vérin, car cela peut entraîner l’apparition d’un arc électrique avec des dommages des points de soudage sur la bande de roulement de la tige, le guidage, la bande de roulement du vérin et le piston)

Composants des vérins standard simple effet (Matériaux) :

  • Tige (Acier 18 MNV5)
  • Guidage de tige (Fonte grise GG 25)
  • Filetage de raccordement (Acier ST 52-3)
  • Fût du vérin (Acier ST 52-3)
  • Fond du vérin (Acier ST 52-3)
  • Ecrou de blocage (DIN 985-8ZN)
  • Joint TPM (NBR/Polyester/Elastomere/Polyacetal)
  • Joint torique (NBR)
  • Joint U (NBR/Polyurethane)
  • Joint déflecteur (NBR/Polyurethane)

Un verin hydraulique vous permettra de lever des charges lourdes de manière répétée grâce à l'énergie hydraulique développer par votre engin ou par un circuit adapté. L'huile hydraulique va pénétrer dans l'une des deux chambres à l'intérieur du vérin. Ces chambres vides sont séparées par le piston qui va alors se déclencher et se déplacer lors de l'entrée de l'huile dans une des chambres sous pression, provoquant ainsi l'énergie mécanique du vérin et le mouvement de montée et descente.

Ce vérin double effet pourra remplacer vos vérins hydraulique d'origine sur votre engin de levage. Il vous suffira de connaître la course que vous souhaitez afin de la sélectionner ci-dessus. Nous vous proposons ce vérin avec une course de 100 à 1700mm.

Il est important de noter qu'en fonction de la course choisie, certaines caractéristiques du produit peuvent changer. En effet, l'entraxe fermé, soit la distance entre les deux fixations lorsque le vérin est rentré, changera en fonction de la course choisie. Il vous suffira de vous reporter au tableau des dimensions ci-dessus afin de faire votre choix.

Nos verins hydrauliques sont de très bonne qualité et garantiront une sécurité accrue lors du levage d'objets lourds.
