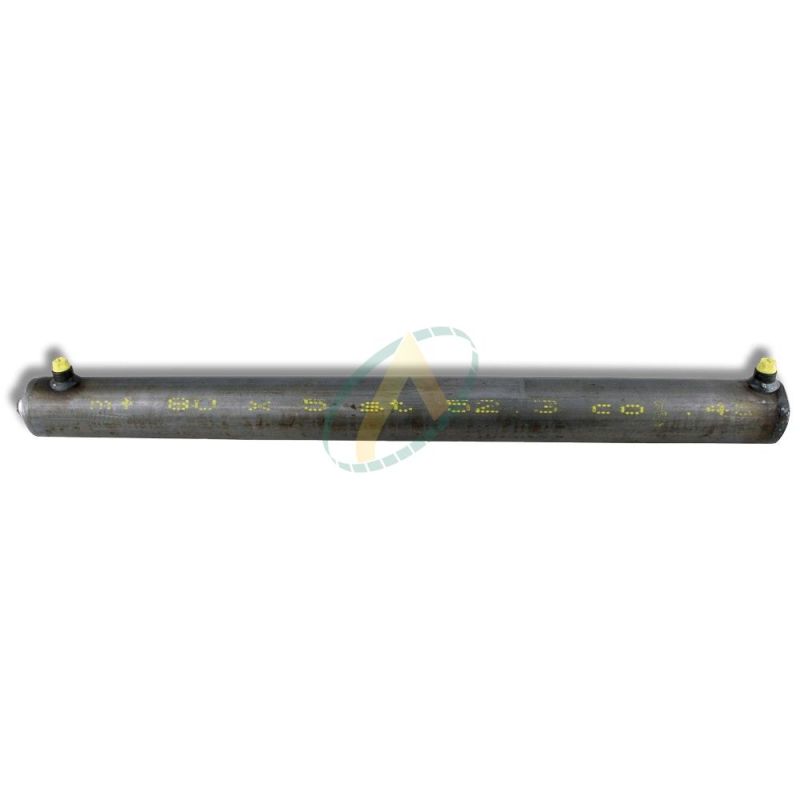

Vérin double effet sans fixation standard tige 70 mm et piston 120 mm

672,66 € HT

Sans taxe

Indisponible

Choisissez la course que vous souhaitez et ajouter votre vérin hydraulique double effet sans fixation au panier.

Pression de service : 180 bar

Corps : Non peint

Fluide hydraulique : Huile minérale

Vitesse de piston max : 0,5 m/s

Fiche technique

Diamètre de la tige	70 mm
Orifice A	1/2 BSP
Orifice B	1/2 BSP
Température de fonctionnement	-30°C à +90°C
Type d'huile	Minérale
Diamètre du piston	100 mm
Diamètre du fût	140 mm
Entraxe ferme	390 mm, 440 mm, 490 mm, 540 mm, 590 mm, 640 mm, 690 mm, 740 mm, 790 mm, 890 mm, 990 mm, 1090 mm, 1190 mm, 1290 mm, 1390 mm, 1690 mm
Force en poussant	20357daN
Force en tirant	13430 daN
Pression maximum	180 bar

En savoir plus

Veuillez trouver les caractéristiques de nos vérins hydrauliques sans fixations, avec le tableau et le schéma ci-dessous.

Ø tige	Ø piston	Course	EAF	U	Ø R	G	H
70	120	200	390	25	140	1/2	18
70	120	250	440	25	140	1/2	18
70	120	300	490	25	140	1/2	18
70	120	350	540	25	140	1/2	18
70	120	400	590	25	140	1/2	18
70	120	450	640	25	140	1/2	18
70	120	500	690	25	140	1/2	18
70	120	550	740	25	140	1/2	18
70	120	600	790	25	140	1/2	18
70	120	700	890	25	140	1/2	18
70	120	800	990	25	140	1/2	18
70	120	900	1090	25	140	1/2	18
70	120	1000	1190	25	140	1/2	18
70	120	1200	1390	25	140	1/2	18
70	120	1500	1690	25	140	1/2	18

Schéma vérins simple effet sans fixations

Pour réaliser une soudure correcte du vérin, procéder comme suit :

Pour faciliter le montage des éléments de fixation, nos tiges sont équipées d’un chanfrein de soudage et les vérins d’un perçage pour goupille de serrage du côté de la tige et du fond.
Sortir complètement la tige, afin de ne pas endommager les joints de pistons et de guidage à cause de la chaleur démonter le vérin si nécessaire.
Couvrir/protéger la couche de chrome de la tige contre les projections de soudure.
Placer les fixations de façon symétrique à l’axe, de façon à ne pas exercer de force de flexion sur la tige.
Toujours mettre la mise à la terre du côté de la tige ou du fond du composant contre lequel vous allez souder (par exemple pour la fixation de la tige au niveau de l’œil de la tige ! Pas au niveau du fût du vérin, car cela peut entraîner l’apparition d’un arc électrique avec des dommages des points de soudage sur la bande de roulement de la tige, le guidage, la bande de roulement du vérin et le piston)

Composants des vérins standard simple effet (Matériaux) :

Tige (Acier 18 MNV5)
Guidage de tige (Fonte grise GG 25)
Filetage de raccordement (Acier ST 52-3)
Fût du vérin (Acier ST 52-3)
Fond du vérin (Acier ST 52-3)
Ecrou de blocage (DIN 985-8ZN)
Joint TPM (NBR/Polyester/Elastomere/Polyacetal)
Joint torique (NBR)
Joint U (NBR/Polyurethane)
Joint déflecteur (NBR/Polyurethane)
