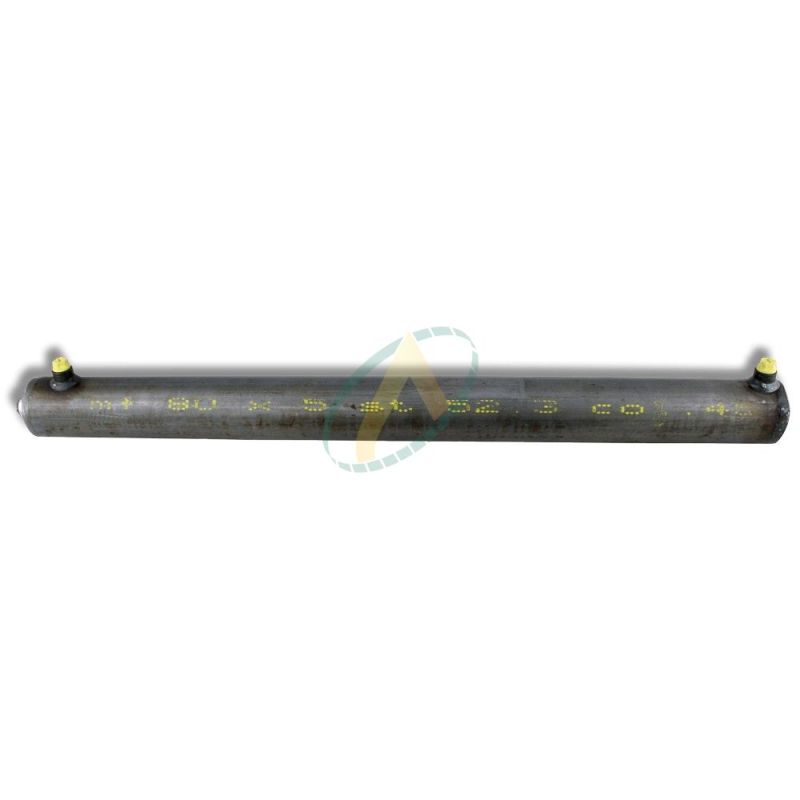

Vérin double effet - Tige ø75 mm - Piston ø140 mm - Sans fixation
Choisissez la course que vous souhaitez et ajouter votre vérin hydraulique double effet sans fixation au panier.
Pression de service : 180 bar
Corps : Non peint
Fluide hydraulique : Huile minérale
Vitesse de piston max : 0,5 m/s
accessoires
configurer
Fiche technique
- Orifice A
- 1/2 BSP
- Orifice B
- 1/2 BSP
- Température de fonctionnement
- -30°C à +90°C
- Type d'huile
- Minérale
- Diamètre du piston
- 140 mm
- Diamètre du fût
- 160 mm
- Entraxe ferme
- 850 mm, 750 mm, 450 mm, 550 mm, 350 mm, 650 mm, 400 mm, 950 mm
- Force en poussant
- 27709 daN
- Force en tirant
- 19746 daN
- Pression maximum
- 180 bar
- Diamètre de la tige
- 75 mm
en savoir plus
Veuillez trouver les caractéristiques de nos vérins hydrauliques sans fixations, avec le tableau et le schéma ci-dessous.
| Ø tige | Ø piston | Course | EAF | U | Ø R | G | H |
| 75 | 140 | 100 | 350 | 50 | 170 | 1/2 | 18 |
| 75 | 140 | 150 | 400 | 50 | 170 | 1/2 | 18 |
| 75 | 140 | 200 | 450 | 50 | 170 | 1/2 | 18 |
| 75 | 140 | 300 | 550 | 50 | 170 | 1/2 | 18 |
| 75 | 140 | 400 | 650 | 50 | 170 | 1/2 | 18 |
| 75 | 140 | 500 | 750 | 50 | 170 | 1/2 | 18 |
| 75 | 140 | 600 | 850 | 50 | 170 | 1/2 | 18 |
| 75 | 140 | 700 | 950 | 50 | 170 | 1/2 | 18 |
Pour réaliser une soudure correcte du vérin, procéder comme suit :
- Pour faciliter le montage des éléments de fixation, nos tiges sont équipées d’un chanfrein de soudage et les vérins d’un perçage pour goupille de serrage du côté de la tige et du fond.
- Sortir complètement la tige, afin de ne pas endommager les joints de pistons et de guidage à cause de la chaleur démonter le vérin si nécessaire.
- Couvrir/protéger la couche de chrome de la tige contre les projections de soudure.
- Placer les fixations de façon symétrique à l’axe, de façon à ne pas exercer de force de flexion sur la tige.
- Toujours mettre la mise à la terre du côté de la tige ou du fond du composant contre lequel vous allez souder (par exemple pour la fixation de la tige au niveau de l’œil de la tige ! Pas au niveau du fût du vérin, car cela peut entraîner l’apparition d’un arc électrique avec des dommages des points de soudage sur la bande de roulement de la tige, le guidage, la bande de roulement du vérin et le piston)
Composants des vérins standard simple effet (Matériaux) :
- Tige (Acier 18 MNV5)
- Guidage de tige (Fonte grise GG 25)
- Filetage de raccordement (Acier ST 52-3)
- Fût du vérin (Acier ST 52-3)
- Fond du vérin (Acier ST 52-3)
- Ecrou de blocage (DIN 985-8ZN)
- Joint TPM (NBR/Polyester/Elastomere/Polyacetal)
- Joint torique (NBR)
- Joint U (NBR/Polyurethane)
- Joint déflecteur (NBR/Polyurethane)
