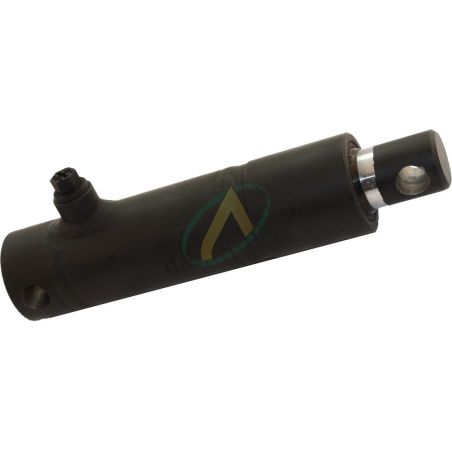

Vérin hydraulique simple effet standard tige 40

Configurez votre vérin hydraulique simple effet en choisissant sa course pour l'ajouter au panier.

Retrouvez les caractéristiques techniques ci-dessous.

Référence :
103,88 € HT
115,42 € HT 124,66 € TTC 10%
En stock
local_shipping Livraison prévue à partir du 22/04/2021

Garantie satisfait ou remboursé Livraison offerte à partir de 50€ HT en Colissimo Imprimer la fiche produit

accessoires

0801048

Fiche technique

Orifice A
3/8 BSP
Température de fonctionnement
-30°C à +90°C
Type d'huile
Minérale
Diamètre de l'axe
23 mm
Diamètre du fût
60 mm
Entraxe ferme
330 mm
Pression maximum
200 Bar
Diamètre de la tige
40 mm

en savoir plus

Référez vous au schéma et au tableau ci-dessous pour avoir toutes les caractéristiques détaillées de votre vérin hydraulique simple effet

Diamètre de
tige A 		 Course Z C D E G H J Vol (l) Poids (Kg) Guidage de tige Force à 200
bar (daN)
40 200 22 23 330 60 32 47 0,40 5,9 Avant  2513 DAN
250 22 23 380 60 32 47 0,50   Avant   2513 DAN
300 22 23 430 60 32 47 0,60 7,7 Avant  2513 DAN
400 22 23 530 60 32 47 0,80 9,3 Avant   2513 DAN
550 22 23 680 60 32 47 1,10   Avant   2513 DAN
700 22 23 830 60 32 47 1,40 14,2 Avant   2513 DAN



Cliquez sur le schéma pour le voir en plus grand
Schéma vérin hydraulique simple effet

Caractéristiques :

  • Pression maximum d'utilisation : 200 bar.
  • Pression d'épreuve : 300 bar.
  • Vitesse maximum : 0,5 mètre/seconde.
  • Température : -30° à + 90° Celsius.
  • Huile hydraulique minérale.
  • Tige CK45 chromée RA<0,2 µ - chrome épaisseur 20 µ minimum.
  • Tenue à la corrosion : 120 heures NSS ISO 9227 class 9 (ISO 4540) dureté 900 HV.
  • Tube St 52,3 BK DIN 2393/C tolérance H9/10 Ra<0,8 µ.
  • Guide avant acier 35 MF 6 + traitement.
  • Piston acier C35R.
  • Étanchéité : Tige : joint à lèvre compact en polyuréthane + 1 joint racleur.
  • Marquage : sur tube : référence + semaine et année de fabrication.
  • Protection : peinture d'apprêt noire RAL9005.
