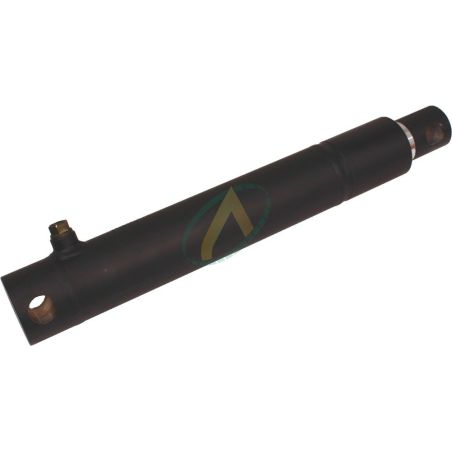

Vérin simple effet - Tige ø60 mm - Fixation ø25.25 mm

Ce vérin hydraulique simple effet possède une tige de diamètre 60mm ainsi que de fixation de diamètre 25.25mm, il s'intègrera facilement à votre système de levage.

Un vérin simple effet vous permettra de contrôler la monter du vérin (levage) mais sa descente ne sera pas contrôlable car la tige rentrera automatiquement une fois la commande de montée désactivé.

Configurez votre vérin hydraulique simple effet en choisissant sa course pour l'ajouter au panier.

Référence : 0801067
216,19 € HT 259.43 € TTC
HT
En stock
local_shipping Livraison prévue à partir du 08/07/2025

MoyensDePaiements RemboursementGarantie satisfait ou remboursé LivraisonLivraison offerte à partir de 50€ HT en Colissimo ImprimerImprimer la fiche produit

accessoires

Fiche technique

Orifice A
3/8 BSP
Température de fonctionnement
-30°C à +90°C
Type d'huile
Minérale
Diamètre de l'axe
25.25 mm
Diamètre du fût
75 mm
Entraxe ferme
710 mm, 560 mm, 460 mm, 360 mm, 860 mm
Force en poussant
5655 daN
Pression maximum
200 Bar
Diamètre de la tige
60 mm

en savoir plus

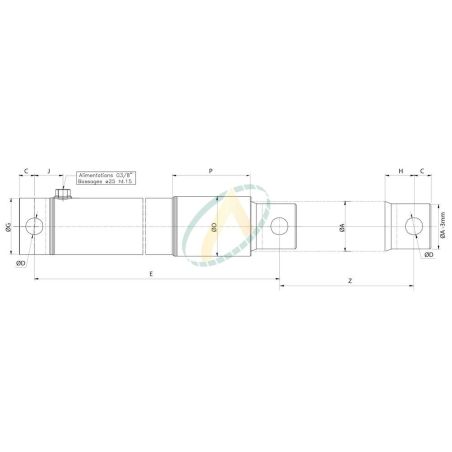

Schéma & dimensions

Référez vous au schéma ci-dessous pour avoir toutes les caractéristiques détaillées de votre vérin hydraulique simple effet

Course de 200 mm = Entraxe fermé de 360mm

Course de 300 mm = Entraxe fermé de 460mm

Course de 400 mm = Entraxe fermé de 560mm

Crouse de 550 mm = Entraxe fermé de 710mm

Course de 700 mm = Entraxe fermé de 860mm

Cliquez sur le schéma pour le voir en plus grand
Schéma vérin hydraulique simple effet

Caractéristiques

  • Pression maximum d'utilisation : 200 bar.
  • Pression d'épreuve : 300 bar.
  • Vitesse maximum : 0,5 mètre/seconde.
  • Température : -30° à + 90° Celsius.
  • Huile hydraulique minérale.
  • Tige CK45 chromée RA<0,2 µ - chrome épaisseur 20 µ minimum.
  • Tenue à la corrosion : 120 heures NSS ISO 9227 class 9 (ISO 4540) dureté 900 HV.
  • Tube St 52,3 BK DIN 2393/C tolérance H9/10 Ra<0,8 µ.
  • Guide avant acier 35 MF 6 + traitement.
  • Piston acier C35R.
  • Étanchéité : Tige : joint à lèvre compact en polyuréthane + 1 joint racleur.
  • Marquage : sur tube : référence + semaine et année de fabrication.
  • Protection : peinture d'apprêt noire RAL9005.

Un verin hydraulique simple effet vous permettra de lever des charges lourdes de manière répétée grâce à l'énergie hydraulique développer par votre engin ou par un circuit adapté. L'huile hydraulique va pénétrer à l'intérieur du vérin et va alors déclencher et déplacer la tige du vérin qui va sortir du fût. L'énergie mécanique est donc créée et le mouvement de montée de la charge est enclenché grâce à une simple pression de commande (le plus couramment un levier).

Ce vérin simple effet pourra remplacer vos vérins hydraulique d'origine sur votre engin de levage. Il vous suffira de connaître la course que vous souhaitez afin de la sélectionner ci-dessus. Nous vous proposons ce vérin avec une course de 200 à 700mm.

Il est important de noter qu'en fonction de la course choisie, certaines caractéristiques du produit peuvent changer. En effet, l'entraxe fermé, soit la distance entre les deux fixations lorsque le vérin est rentré, changera en fonction de la course choisie. Il vous suffira de vous reporter au tableau des dimensions ci-dessus afin de faire votre choix.

Nos verins hydrauliques sont de très bonne qualité et garantiront une sécurité accrue lors du levage d'objets lourds.
