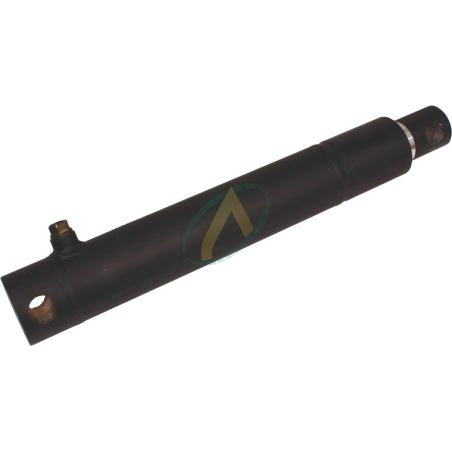

Vérin hydraulique simple effet standard tige 55

Configurez votre vérin hydraulique simple effet en choisissant sa course pour l'ajouter au panier.

Retrouvez les caractéristiques techniques ci-dessous.

Référence :
171,44 € HT 205,73 € TTC
En stock
local_shipping Livraison prévue à partir du 29/01/2021

Garantie satisfait ou remboursé Livraison offerte à partir de 50€ HT en Colissimo Imprimer la fiche produit

accessoires

0801064

Fiche technique

Orifice A
3/8 BSP
Température de fonctionnement
-30°C à +90°C
Type d'huile
Minérale
Diamètre de l'axe
25.25 mm
Diamètre du fût
41 mm
Entraxe ferme
860 mm, 710 mm, 460 mm
Pression maximum
200 Bar
Diamètre de la tige
55 mm

en savoir plus

Référez vous au schéma et au tableau ci-dessous pour avoir toutes les caractéristiques détaillées de votre vérin hydraulique simple effet

Diamètre de
tige A 		 Course Z C D E G H J O P Vol (l) Poids (Kg) Guidage de tige Force à 200
bar (daN)
55 300  25 25,25 460  70 41 50 85 95 0,85 13,5 Arrière 4752
550  25 25,25  710   70 41  50  85  95 1,55  20,2  Arrière 4752
700  25 25,25  860  70  41  50  85 95  2,00  24,1 Arrière 4752



Cliquez sur le schéma pour le voir en plus grand
Schéma vérin hydraulique simple effet

Caractéristiques :

  • Pression maximum d'utilisation : 200 bar.
  • Pression d'épreuve : 300 bar.
  • Vitesse maximum : 0,5 mètre/seconde.
  • Température : -30° à + 90° Celsius.
  • Huile hydraulique minérale.
  • Tige CK45 chromée RA<0,2 µ - chrome épaisseur 20 µ minimum.
  • Tenue à la corrosion : 120 heures NSS ISO 9227 class 9 (ISO 4540) dureté 900 HV.
  • Tube St 52,3 BK DIN 2393/C tolérance H9/10 Ra<0,8 µ.
  • Guide avant acier 35 MF 6 + traitement.
  • Piston acier C35R.
  • Étanchéité : Tige : joint à lèvre compact en polyuréthane + 1 joint racleur.
  • Marquage : sur tube : référence + semaine et année de fabrication.
  • Protection : peinture d'apprêt noire RAL9005.
