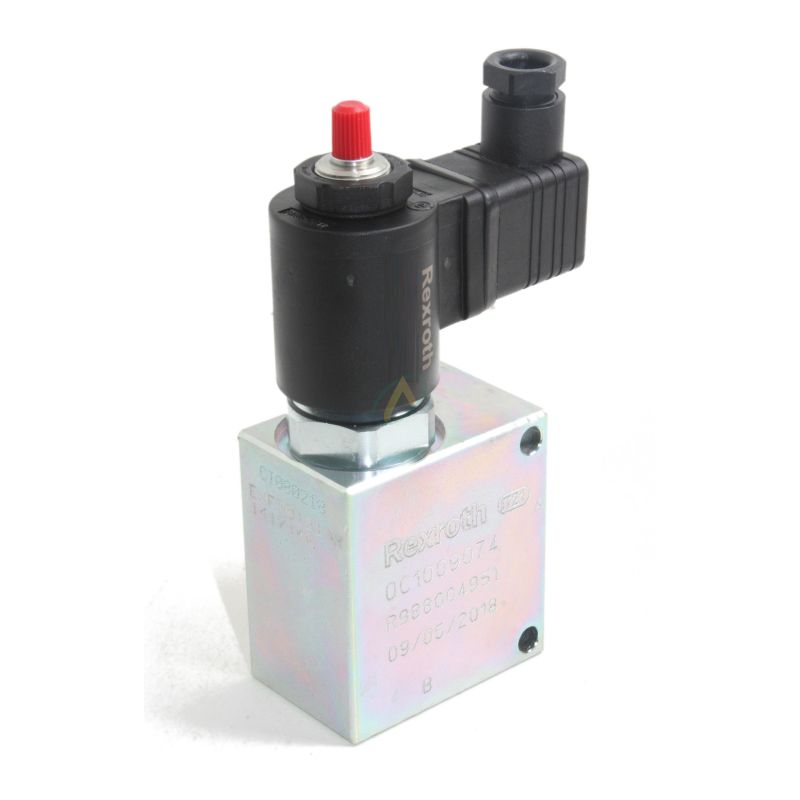

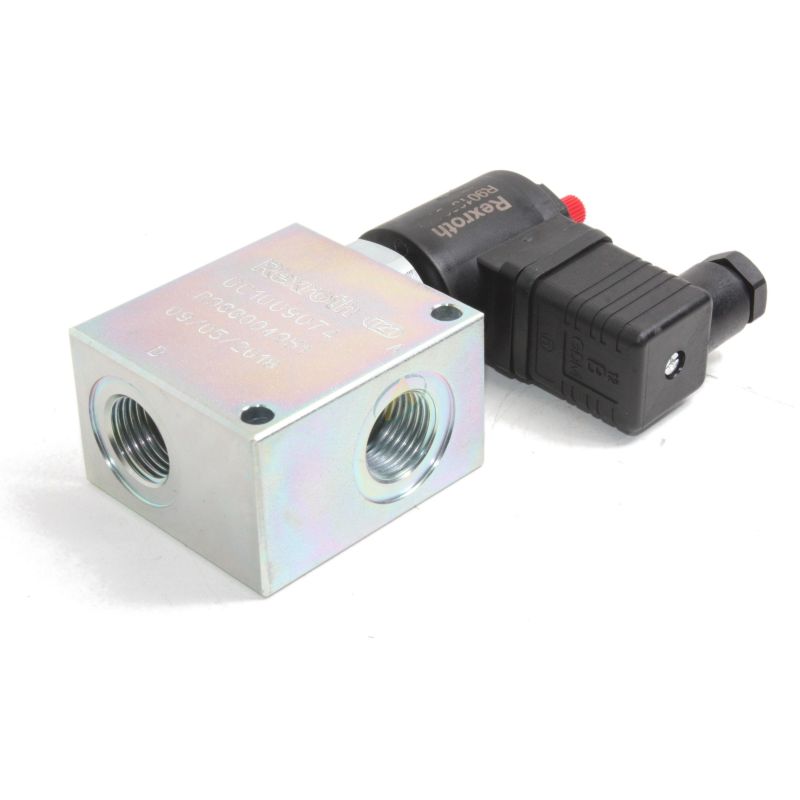

Electrovanne à clapet 2/2 simple normalement fermée 1/2", 12 VCC

Très compacte, cette électrovanne à clapet constitue un élement de sécurité pour vos circuits hydrauliques. Normalement fermée et à simple clapet, elle bloque l'huile au repos dans 1 sens. Elle possède une commande de secours.
Vous pourrez l'utilisez sur vos vérins à simple effet, vos machines industrielles, vos engins de TP ou tout votre matériel agricole.
Référence : 0904075
288,73 € HT 346.48 € TTC
Délai sur demande

MoyensDePaiements RemboursementGarantie satisfait ou remboursé LivraisonLivraison offerte à partir de 50€ HT en Colissimo ImprimerImprimer la fiche produit

Fiche technique

Orifice A
1/2 BSP
Orifice B
1/2 BSP
Pression de service maximum
350 bar
Débit maxi
70 l/min
Type de schéma
Clapet simple, normalement fermé
Connectique
Prise Hirschmann ISO 4400
Commande de secours
Oui

en savoir plus

Caractéristiques techniques:

  • Consommation électrique : 20W
  • Plage de température ambiante : -30 à 90°C
  • Plage de température du fluide : -20 à 80°C
  • Plage de viscosité accepté : 20 à 380 mm²/s (cSt)
  • Degré de filtration recommandé : 10µm
  • Bobine type H

Blocage dans un sens de passage au repos > passage libre au fonctionnement.

La commande de secours permet d'ouvrir le circuit manuellement à tout moment, même sans électricité.

Courbe débit/pression

Courbe débit pression électrovanne à clapet simple normalement fermée

Schéma hydraulique

Schéma hydraulique électrovanne à clapet simple normalement fermée

Schéma et dimensions

Schéma dimensions électrovanne à clapet simple normalement fermée


Type (position repos) Implantation A-B Débit a b c e g h j
Simple Normalement fermé 1/2" 70 l/min 60 mm 65 mm 40 mm 64 mm 25 mm 40 mm 6.5 mm
