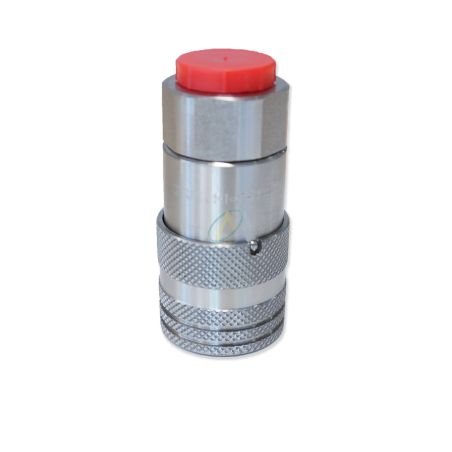

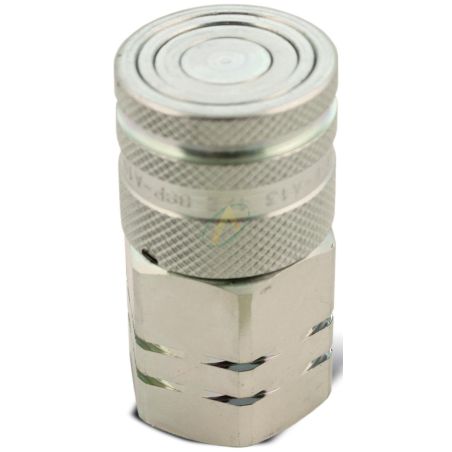

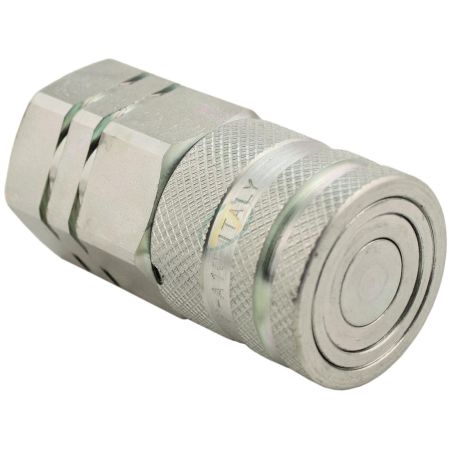

Coupleur face plane femelle norme ISO 16028

Coupleur hydraulique à clapet, de taille 1/4" à 1 1/4".

Sélectionner le module de votre coupleur d'après les dimensions du tableau ci-dessous.

Module
Orifice
Référence :
35,85 € HT 43,02 € TTC
En Stock
local_shipping Livraison prévue à partir du 25/01/2021

Garantie satisfait ou remboursé Livraison offerte à partir de 50€ HT en Colissimo Imprimer la fiche produit

accessoires

1102006

Fiche technique

Type de coupleur
Femelle face plane

en savoir plus

Référez-vous au schéma et au tableau ci-dessous pour avoir toutes les caractéristiques détaillées de votre coupleur hydraulique à clapet.

Module Impl. A Débit nom. (l/min) Débit max cons. (l/min) Pression de travail adm. (bar) C E F I
1/4 1/4 12 24 300 22 28 48,1 23,8
3/8 3/8 23 46 300 27 32 64,2 29
3/8 1/2 23 46 300 27 32 69,2 29
1/2 1/2 45 90 250 32 38 73,8 33,8
1/2 3/4 45 90 250 36 38 80,8 38,5
5/8 3/4 74 148 250 36 42 78,5 38,5
3/4 3/4 100 170 330 41 48 88,7 44,8
3/4 1" 100 200 250 45 48 93,2 47,8
1" 1" 189 378 300 55 55 104,8 59,8
1" 1"1/4 189 378 250 55 55 106 59,8
1"1/4 1"1/4 225 450 300 55 65 125,1 65

Caractéristiques :

  • Interchangeabilité ISO 16028.
  • Connexion mécanique : verrouillage par bille.
  • Matériau : acier carbone haute résistance.
  • Traitement de surface : CrIII zingué.
  • Ressorts extérieurs : AISI 302.
  • Ressorts intérieurs : Acier C72.
  • Billes : acier dur 100 C6.
  • Clapet : acier trempé.
  • Joints : standard en NBR (nitrile) : T° -20°C à +100°C.
  • Joints anti-extrusion : téflon.
  • Joints Viton ou autre sur demande.
  • Bouchon plastique anti-poussière.

Gamme standard :

  • Connexion sous pression résiduelle : non autorisée.
  • Déconnexion sous pression résiduelle : non autorisée.
