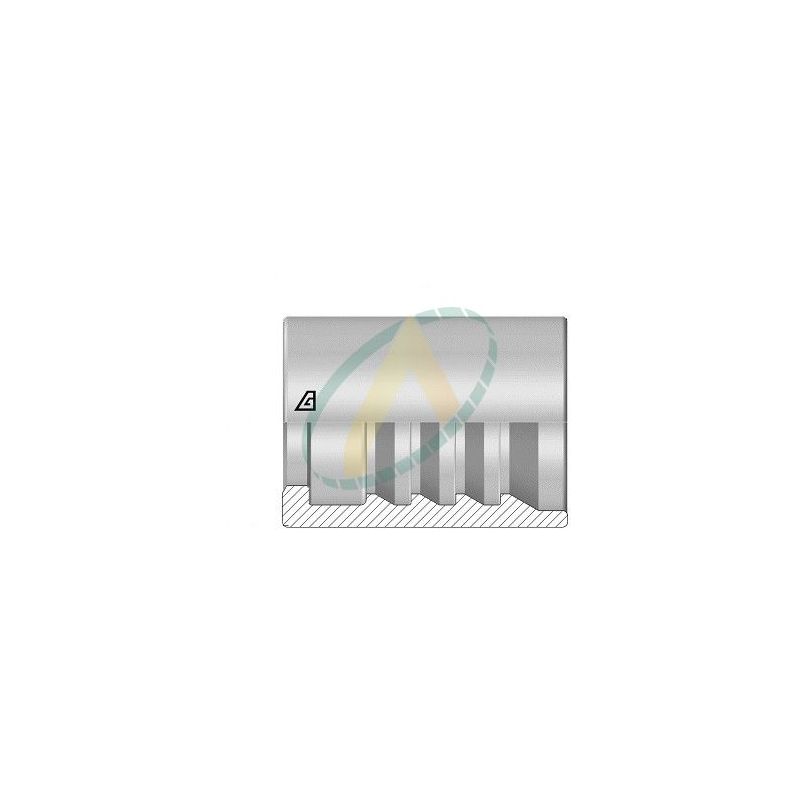

Jupes 25 mm ( 1" ) pour flexibles R15, 4SH, alfabiotech 5000, alfabiotech 6000, Avec double dénudage embout interlock

Cette jupe pour flexible hydraulique, de diamètre 25 mm ( 1" ) permet le sertissage d'un embout sur plusieurs modèles de flexibles : R15, 4SH, alfabiotech 5000, alfabiotech 6000, après dénudage. Pour ces flexibles, un double dénudage préalable est indispensable pour assurer la bonne tenue du sertissage.

Référence : 1124114
12,06 € HT 14.47 € TTC
Délai sur demande jusqu'au 13/12/2024

MoyensDePaiements RemboursementGarantie satisfait ou remboursé LivraisonLivraison offerte à partir de 50€ HT en Colissimo ImprimerImprimer la fiche produit

accessoires

Fiche technique

Type de flexible
4SH, R15, alfabiotech 5000, alfabiotech 6000
Diamètre intérieur
25 mm ( 1" )
Diamètre extérieur
41 mm
Longueur (en mm)
46.5 mm
Référence origine
200-16
Type de jupe
Avec double dénudage embout interlock

en savoir plus

La jupe pour flexible hydraulique doit être emboîtée à l'extrêmité du flexible. Elle a pour fonction de permettre le sertissage d'un embout sur le flexible, à l'aide d'une sertisseuse hydraulique. Pour bien réussir le sertissage, il faut au préalable couper soigneusement le flexible, à l'aide d'un équipement prévu à cet effet et permettant une coupe franche et propre. Il faut également réaliser un double dénudage du flexible. Il s'agit d'enlever la couverture extérieure jusqu'en surface de la tresse à l'aide d'une machine à dénuder, et de faire de même à l'intérieur du flexible. Lors de cette opération il est impératif de veiller à ne pas abîmer la tresse qui sert au renforcement du flexible. Enfin, il est indispensable de bien respecter les côtes de sertissage définies dans le tableau ci-dessous.

Type de flexible Côte de sertissage
R15 42.2 mm
4SH 42.1 mm
Alfabiotech 5000 41.7 mm
Alfabiotech 6000 41.7 mm
