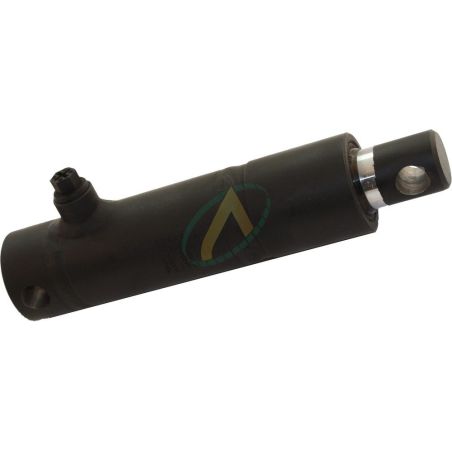

Vérin hydraulique simple effet standard tige 45

Configurez votre vérin hydraulique simple effet en choisissant sa course pour l'ajouter au panier.

Retrouvez les caractéristiques techniques ci-dessous.

Référence :
112,03 € HT 134,44 € TTC
Indisponible

Garantie satisfait ou remboursé Livraison offerte à partir de 50€ HT en Colissimo Imprimer la fiche produit
0801054

Fiche technique

Orifice A
3/8 BSP
Température de fonctionnement
-30°C à +90°C
Type d'huile
Minérale
Diamètre de l'axe
23 mm
Diamètre du fût
34 mm
Entraxe ferme
530 mm, 830 mm, 430 mm, 680 mm, 330 mm
Pression maximum
200 Bar
Diamètre de la tige
45 mm

en savoir plus

Référez vous au schéma et au tableau ci-dessous pour avoir toutes les caractéristiques détaillées de votre vérin hydraulique simple effet

Diamètre de
tige A
Course Z C D E G H J O P Vol (l) Poids (Kg) Guidage de tige Force à 200
bar (daN)
45 200 22   22.5 330  60  34  47  70  77  0.40  Arrière 3180
300 22  22.5 430 60  34  47  70  77  0.60   8.9 Arrière 3180
400 22  22.5  530  60  34  47  70  77  0.80  10.9  Arrière 3180
550 22  22.5  680  60  34  47  70  77  1.10  13.8  Arrière 3180
700 22  22.5  830  60  34  47  70  77  1.40  16.6  Arrière 3180



Cliquez sur le schéma pour le voir en plus grand
Schéma vérin hydraulique simple effet

Caractéristiques :

  • Pression maximum d'utilisation : 200 bar.
  • Pression d'épreuve : 300 bar.
  • Vitesse maximum : 0,5 mètre/seconde.
  • Température : -30° à + 90° Celsius.
  • Huile hydraulique minérale.
  • Tige CK45 chromée RA<0,2 µ - chrome épaisseur 20 µ minimum.
  • Tenue à la corrosion : 120 heures NSS ISO 9227 class 9 (ISO 4540) dureté 900 HV.
  • Tube St 52,3 BK DIN 2393/C tolérance H9/10 Ra<0,8 µ.
  • Guide avant acier 35 MF 6 + traitement.
  • Piston acier C35R.
  • Étanchéité : Tige : joint à lèvre compact en polyuréthane + 1 joint racleur.
  • Marquage : sur tube : référence + semaine et année de fabrication.
  • Protection : peinture d'apprêt noire RAL9005.
