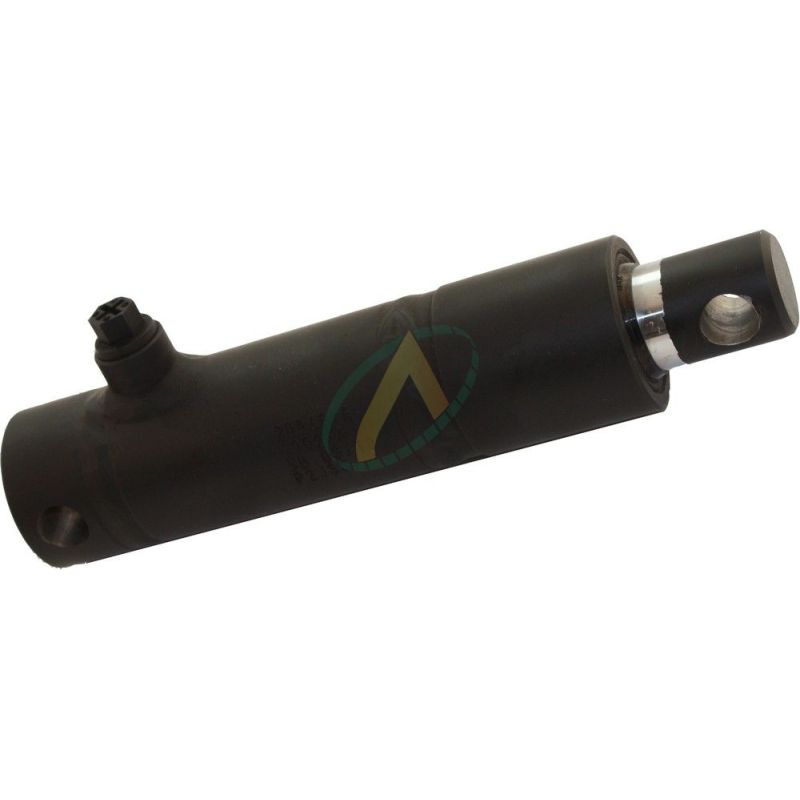

Vérin simple effet - Tige ø45 mm - Fixation ø23 mm

Ce vérin hydraulique simple effet possède une tige de diamètre 45mm ainsi que de fixation de diamètre 23mm, il s'intègrera facilement à votre système de levage.

Un vérin simple effet vous permettra de contrôler la monter du vérin (levage) mais sa descente ne sera pas contrôlable car la tige rentrera automatiquement une fois la commande de montée désactivé.

Configurez votre vérin hydraulique simple effet en choisissant sa course pour l'ajouter au panier.

Référence : 0801054
151,80 € HT 182.16 € TTC
En stock
local_shipping Livraison prévue à partir du 14/07/2025

MoyensDePaiements RemboursementGarantie satisfait ou remboursé LivraisonLivraison offerte à partir de 50€ HT en Colissimo ImprimerImprimer la fiche produit

accessoires

Fiche technique

Orifice A
3/8 BSP
Température de fonctionnement
-30°C à +90°C
Type d'huile
Minérale
Diamètre de l'axe
23 mm
Diamètre du fût
34 mm
Entraxe ferme
680 mm, 530 mm, 430 mm, 330 mm, 830 mm
Force en poussant
3180 daN
Pression maximum
200 Bar
Diamètre de la tige
45 mm

en savoir plus

Schéma & dimensions

Référez vous au schéma et au tableau ci-dessous pour avoir toutes les caractéristiques détaillées de votre vérin hydraulique simple effet

Quel entraxe fermé en fonction de la course du vérin ?

Course de 200 mm = Entraxe fermé de 330mm

Course de 300 mm = Entraxe fermé de 430mm

Course de 400 mm = Entraxe fermé de 530mm

Course de 550 mm = Entraxe fermé de 680mm

Course de 700 mm = Entraxe fermé de 830mm

Cliquez sur le schéma pour le voir en plus grand
Schéma vérin hydraulique simple effet

Caractéristiques

  • Pression maximum d'utilisation : 200 bar.
  • Pression d'épreuve : 300 bar.
  • Vitesse maximum : 0,5 mètre/seconde.
  • Température : -30° à + 90° Celsius.
  • Huile hydraulique minérale.
  • Tige CK45 chromée RA<0,2 µ - chrome épaisseur 20 µ minimum.
  • Tenue à la corrosion : 120 heures NSS ISO 9227 class 9 (ISO 4540) dureté 900 HV.
  • Tube St 52,3 BK DIN 2393/C tolérance H9/10 Ra<0,8 µ.
  • Guide avant acier 35 MF 6 + traitement.
  • Piston acier C35R.
  • Étanchéité : Tige : joint à lèvre compact en polyuréthane + 1 joint racleur.
  • Marquage : sur tube : référence + semaine et année de fabrication.
  • Protection : peinture d'apprêt noire RAL9005.

Un verin hydraulique simple effet vous permettra de lever des charges lourdes de manière répétée grâce à l'énergie hydraulique développer par votre engin ou par un circuit adapté. L'huile hydraulique va pénétrer à l'intérieur du vérin et va alors déclencher et déplacer la tige du vérin qui va sortir du fût. L'énergie mécanique est donc créée et le mouvement de montée de la charge est enclenché grâce à une simple pression de commande (le plus couramment un levier).

Ce vérin simple effet pourra remplacer vos vérins hydraulique d'origine sur votre engin de levage. Il vous suffira de connaître la course que vous souhaitez afin de la sélectionner ci-dessus. Nous vous proposons ce vérin avec une course de 200 à 700mm.

Il est important de noter qu'en fonction de la course choisie, certaines caractéristiques du produit peuvent changer. En effet, l'entraxe fermé, soit la distance entre les deux fixations lorsque le vérin est rentré, changera en fonction de la course choisie. Il vous suffira de vous reporter au tableau des dimensions ci-dessus afin de faire votre choix.

Nos verins hydrauliques sont de très bonne qualité et garantiront une sécurité accrue lors du levage d'objets lourds.
